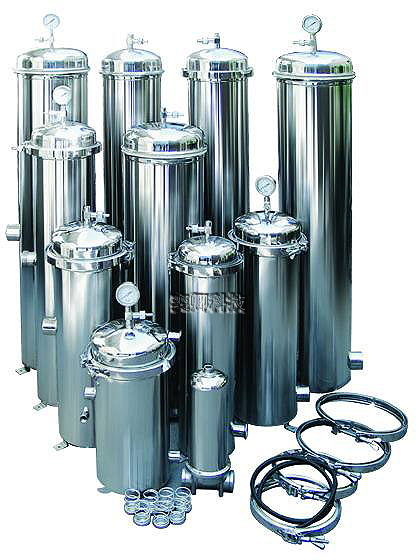

产品名称:XSG芯式过滤器
产品型号:YQXSG系列
产品简介:
奕卿科技轻型滤芯过滤器系列是一种经济效益高、坚实耐用的精密滤芯过滤器。规格系列中,内部可以安装3至7根标准滤芯(滤芯直径2.5",端口可选)。
1.焊接结构、不锈钢材质(优质304、316L);
2.奕卿科技设计的经济型滤芯过滤器压力可达10bar;
3.快开抱箍结构使得更换滤芯更容易、方便;

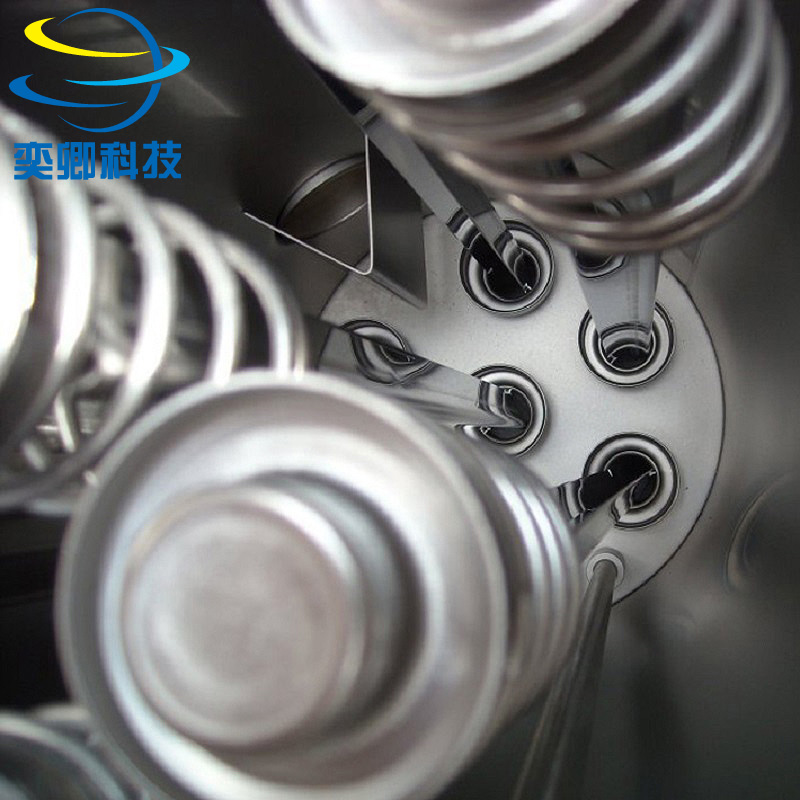

4.精密过滤器滤芯牢固的安装使简单的预过滤就可去除亚米级微粒;
5.不锈钢材质可以耐大多数工业流体的腐蚀;
6.有竞争力的价格可以使过滤应用到每个可能的地方;
7.配备2.5''直径滤芯的过滤器用途广泛;
8.对于宽范围的污染流体,耐用的滤芯密封效果都很好。

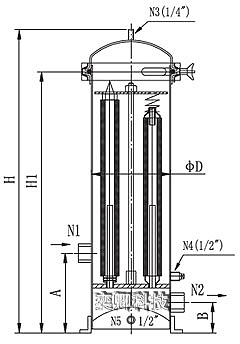

型 号 |
直径φD |
A |
B |
H1 |
H |
F |
E |
进出口径 |
理论流量 |
YQXSG3-10″ |
Ø160 |
150 |
45 |
380 |
450 |
210 |
195 |
1″ |
1.5 |
YQXSG3-20″ |
Ø160 |
150 |
45 |
620 |
690 |
210 |
195 |
1″ |
3 |
YQXSG5-10″ |
Ø200 |
150 |
50 |
390 |
460 |
250 |
235 |
1.5″ |
2.5 |
YQXSG5-20″ |
Ø200 |
150 |
50 |
650 |
720 |
250 |
235 |
1.5″ |
5 |
YQXSG5-30″ |
Ø200 |
150 |
55 |
910 |
990 |
250 |
235 |
2″ |
7.5 |
YQXSG5-40″ |
Ø200 |
150 |
55 |
1160 |
1240 |
250 |
235 |
2″ |
10 |
YQXSG7-10″ |
Ø230 |
150 |
50 |
410 |
510 |
280 |
235 |
1.5″ |
3.5 |
YQXSG7-20″ |
Ø230 |
150 |
55 |
660 |
760 |
280 |
235 |
2″ |
7 |
YQXSG7-30″ |
Ø230 |
150 |
55 |
910 |
1010 |
280 |
235 |
2″ |
10.5 |
YQXSG7-40″ |
Ø230 |
150 |
55 |
1160 |
1260 |
280 |
235 |
2″ |
14 |
使用注意事项
1、操作时应防止压力冲击,禁止反向加压;
2、当过滤器上、下游之间的压力降大于0.3Mpa或流量明显下降时,应考虑更换滤芯;
3、如果过滤器暂不工作,不要将滤芯晾干,而应将其侵泡在合适的灭菌溶液中(或在壳体内注入此种溶液),重新使用前应将灭菌溶液冲洗干净;
4、如果对过滤器进行蒸汽灭菌,首先必须排尽蒸汽管路中的冷凝水,蒸汽压力不要超过0.1Mpa,同时过滤器上、下游之间的压力降不要超过0.015Mpa,如果对湿态的滤芯进行蒸汽灭菌,通过蒸汽前应先用干净的压缩空气将滤芯所吸的液体排尽,否则通入蒸汽时会损坏滤芯。
