产品中心您当前的位置：首页 > 产品中心 > 流体过滤系统 > 精密滤芯过滤器 > XSS滤芯过滤器
基础信息Product information

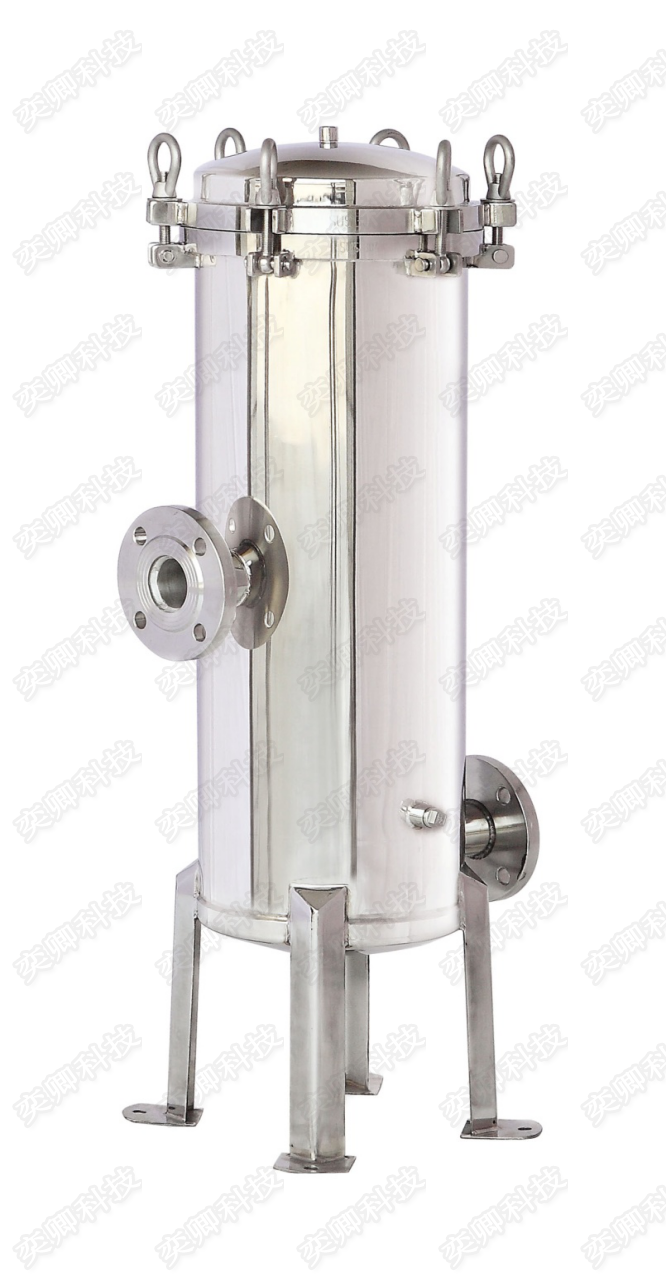

产品名称：XSS滤芯过滤器
产品型号：YQXSS系列
产品简介：
上海奕卿科技XSS中流量滤芯过滤器提供从10芯到30芯的选择，可装配20”，30”，40”，长度的滤芯，规格齐全，采用吊环螺栓锁紧结构，独特的机械弹簧拉升设计。
产品特性Product characteristics
1、奕卿科技公司生产的XSS滤芯过滤器机体采用法兰连接，快开吊环螺栓开启，强度大、密封性能好，打开和维护设备方便；
2、介质进出口连接可根据使用环境，选用侧进侧出、侧进底出等多种方式，可采用标准法兰或者牙口；

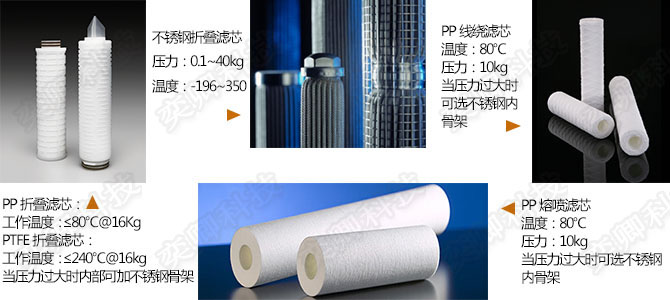

3、根据不同的过滤要求，可选用PP熔喷滤芯、线绕滤芯、 微孔折叠滤芯等。
产品参数Product parameters
|

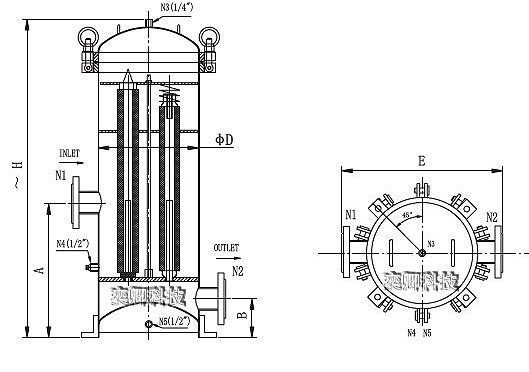

型 号 |
直径 |
A |
B |
H |
F |
口径 |
理论流量 |
|
YQXSS10-20″ |
Ø300 |
300 |
110 |
830 |
460 |
DN50 |
10 |
|
YQXSS10-30″ |
Ø300 |
300 |
110 |
1080 |
460 |
DN50 |
15 |
|
YQXSS10-40″ |
Ø300 |
300 |
110 |
1330 |
460 |
DN50 |
20 |
|
YQXSS15-20″ |
Ø350 |
300 |
110 |
845 |
510 |
DN50 |
15 |
|
YQXSS15-30″ |
Ø350 |
300 |
110 |
1100 |
510 |
DN65 |
22 |
|
YQXSS15-40″ |
Ø350 |
300 |
110 |
1350 |
510 |
DN65 |
30 |
|
YQXSS20-30″ |
Ø400 |
300 |
110 |
1110 |
560 |
DN65 |
30 |
|
YQXSS20-40″ |
Ø400 |
300 |
110 |
1360 |
560 |
DN65 |
40 |
|
YQXSS25-30″ |
Ø450 |
300 |
110 |
1125 |
610 |
DN65 |
37 |
|
YQXSS25-40″ |
Ø450 |
300 |
125 |
1400 |
660 |
DN80 |
50 |
|
YQXSS30-30″ |
Ø500 |
300 |
125 |
1160 |
710 |
DN80 |
45 |
|
YQXSS30-40″ |
Ø500 |
300 |
125 |
1410 |
710 |
DN100 |
60 |
产品资料Product information
设计压力：0.6/1.0/1.6Mpa；
设计温度：5℃～100℃(超过60℃需告知)；
密封型式：O型圈或平垫；
密封材质：丁腈橡胶、硅胶、氟橡胶，标配置为硅胶密封；
接口形式：GB、HG、DIN、ANSI、JIS标准法兰，牙口，卡箍等；
适用滤芯：平口、螺纹、222及226插口滤芯及带螺纹滤芯；
表面处理：亚光喷珠、卫生级镜面抛光；
过滤精度：0.1μm-200μm；
更换压差：0.05MPA；
材 质：SS304,316L。
