产品中心您当前的位置：首页 > 产品中心 > 流体过滤系统 >精密滤芯过滤器 >XSX滤芯过滤器
基础信息Product information
产品名称：XSX滤芯过滤器
产品型号：YQXSX系列
产品简介：

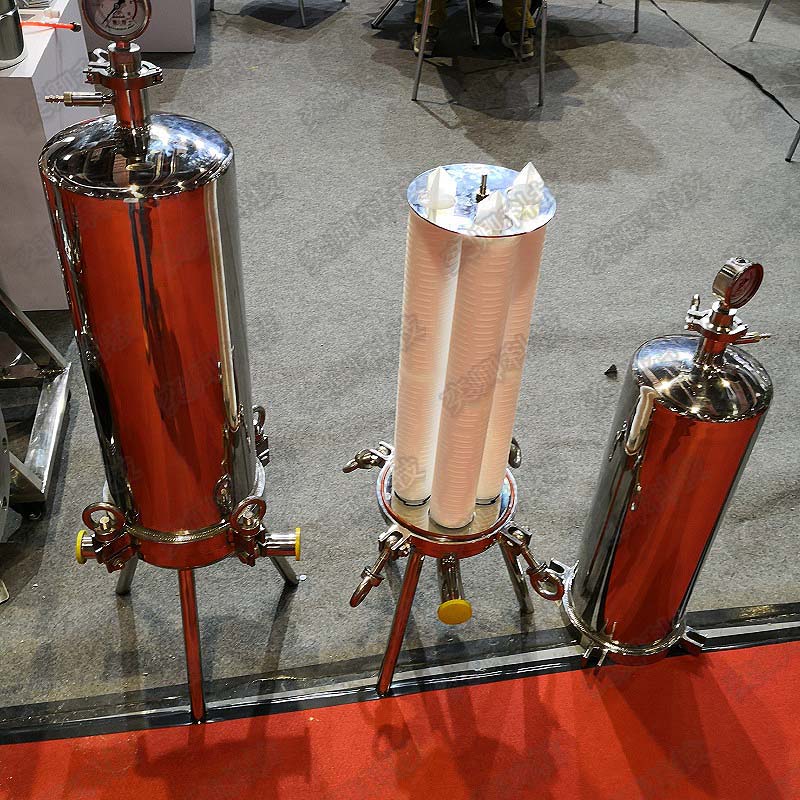

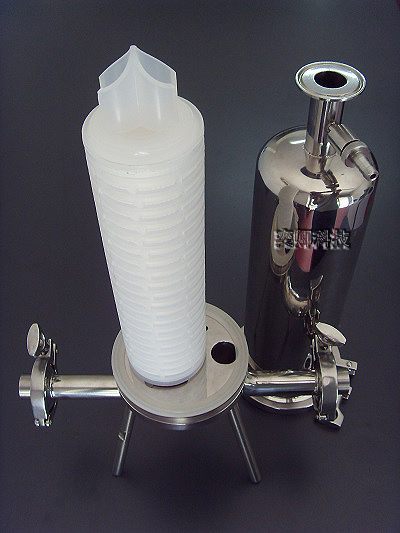

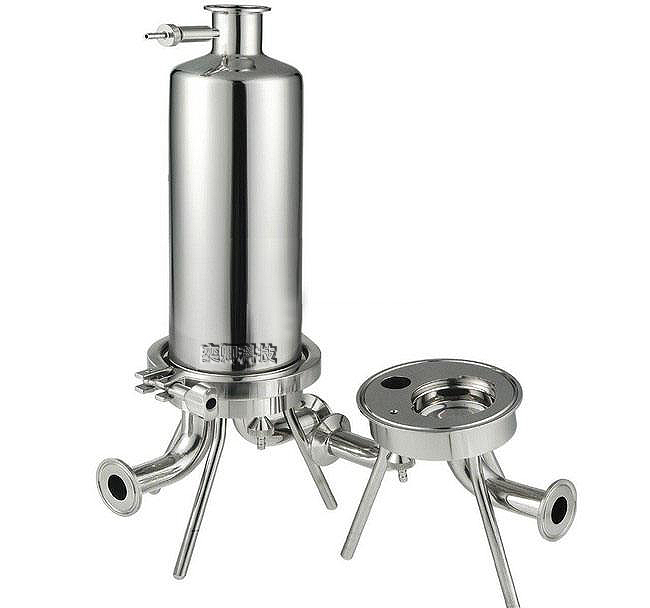

奕卿科技下开盖滤芯过滤器也称不锈钢微孔过滤器，由折叠式微孔膜滤芯和不锈钢外壳组成，内装配单芯或多个滤芯，微孔过滤器筒体采用快装卡箍或快开吊环螺栓连接，装卸滤芯、清洗过滤器十分方便。精密微孔过滤器内表面均做镜面抛光处理，无卫生死角,符合“GMP”卫生规范要求。
产品特性Product characteristics
1、上海奕卿科技公司设计的精密滤芯过滤器体积小、重量轻、使用方便、过滤面积大、堵塞率低、过滤速度快、无污染、热稳定性及化学稳定性好。；
2、能滤除绝大部分微粒，所以广泛用于精滤和除菌工艺；
3、内外卫生级镜面抛光，符合卫生级标准；
4、滤芯插口采用精密镗孔加工，安装滤芯精确快捷；
5、广泛应用于食品、饮料、医药、生物、微电子、化妆品、水处理、酿酒、电子、石化等行业的预滤及终端精密除菌过滤。
产品参数Product parameters
|

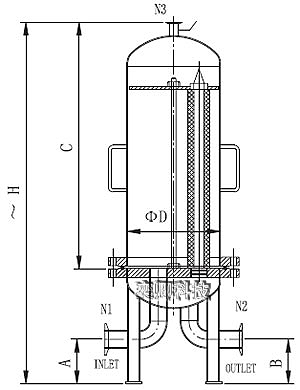

型 号 |
滤芯数量 |
滤芯长度 |
直径 |
A/B |
C |
E |
H |
进出口径 |
压力表口 |
理论流量 |
|
YQXSX1-10" |
1 |
10" |
Ø108 |
100 |
320 |
200 |
530 |
DN20 |
DN32 |
0.5 |
|
YQXSX1-20" |
1 |
20" |
Ø108 |
100 |
570 |
200 |
780 |
DN20 |
DN32 |
1 |
|
YQXSX3-10" |
3 |
10" |
Ø200 |
100 |
320 |
300 |
580 |
DN25 |
DN32 |
1.5 |
|
YQXSX3-20" |
3 |
20" |
Ø200 |
100 |
570 |
300 |
830 |
DN25 |
DN32 |
3 |
|
YQXSX5-10" |
5 |
10" |
Ø230 |
120 |
320 |
330 |
630 |
DN25 |
DN32 |
2.5 |
|
YQXSX5-20" |
5 |
20" |
Ø230 |
120 |
570 |
330 |
880 |
DN32 |
DN32 |
5 |
|
YQXSX5-30" |
5 |
30" |
Ø230 |
120 |
820 |
330 |
1130 |
DN40 |
DN32 |
7.5 |
|
YQXSX5-40" |
5 |
40" |
Ø230 |
120 |
1070 |
330 |
1380 |
DN40 |
DN32 |
10 |
|
YQXSX7-20" |
7 |
20" |
Ø250 |
120 |
570 |
350 |
920 |
DN40 |
DN32 |
7 |
|
YQXSX7-30" |
7 |
30" |
Ø250 |
120 |
820 |
350 |
1170 |
DN40 |
DN32 |
10 |
|
YQXSX7-40" |
7 |
40" |
Ø250 |
120 |
1070 |
350 |
1420 |
DN40 |
DN32 |
14 |
|
YQXSX10-20" |
10 |
20" |
Ø300 |
150 |
570 |
400 |
990 |
DN40 |
DN32 |
10 |
|
YQXSX10-30" |
10 |
30" |
Ø300 |
150 |
820 |
400 |
1240 |
DN50 |
DN32 |
15 |
|
YQXSX10-40" |
10 |
40" |
Ø300 |
150 |
1070 |
400 |
1490 |
DN50 |
DN32 |
20 |
|
YQXSX15-30" |
15 |
30" |
Ø350 |
150 |
820 |
450 |
1260 |
DN50 |
DN32 |
22.5 |
|
YQXSX15-40" |
15 |
40" |
Ø350 |
150 |
1070 |
450 |
1510 |
DN50 |
DN32 |
30 |
|
YQXSX20-30" |
20 |
30" |
Ø400 |
180 |
820 |
500 |
1340 |
DN65 |
DN32 |
30 |
|
YQXSX20-40" |
20 |
40" |
Ø400 |
180 |
1070 |
500 |
1590 |
DN65 |
DN32 |
40 |
|
YQXSX25-30" |
25 |
30" |
Ø450 |
180 |
820 |
550 |
1370 |
DN65 |
DN32 |
37.5 |
|
YQXSX25-40" |
25 |
40" |
Ø450 |
180 |
1070 |
550 |
1620 |
DN65 |
DN32 |
50 |
|
YQXSX30-30" |
30 |
30" |
Ø500 |
200 |
820 |
600 |
1435 |
DN80 |
DN32 |
45 |
|
YQXSX30-40" |
30 |
40" |
Ø500 |
200 |
1070 |
600 |
1685 |
DN80 |
DN32 |
60 |
设计压力：0.6/1.0/1.6Mpa；
设计温度：5℃～100℃(超过60℃需告知)；
密封型式：O型圈或平垫；
接口形式： GB、HG、DIN、ANSI、JIS标准法兰，牙口，卡箍等；
适用滤芯：平口、螺纹、222及226插口滤芯等；
更换压差：0.05MPA；
材 质：SS304，316L；
产品资料Product information
1、上海奕卿科技公司XSX滤芯过滤器可安装滤芯从1芯-100芯，可根据流量要求量身定做；

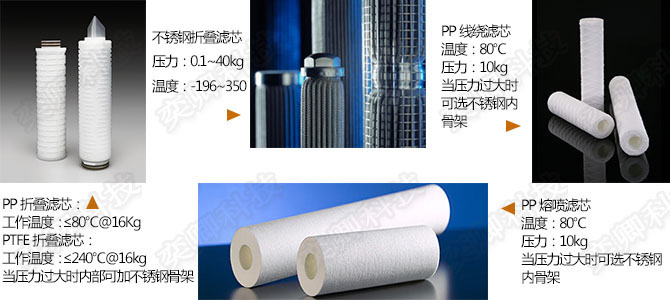

2、折叠式滤芯长度有10″、20″、30″、40″ ；
3、滤芯材质有聚丙烯、聚四氟乙烯、聚醚砜；
4、过滤孔有0.1、0.22、0.45、1、3、5、10、20、30、50、60um等,分疏水性（适用于气体）和亲水性（适用于液体）滤芯，可根据需要选用；
5、可定制各种接口呼吸器。
