产品名称:SCGP刮盘式自清洗过滤器
产品型号:YQSCGP系列
产品简介:

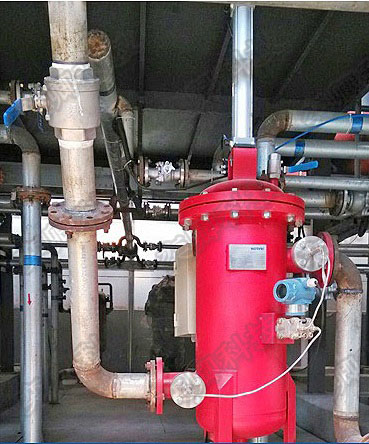

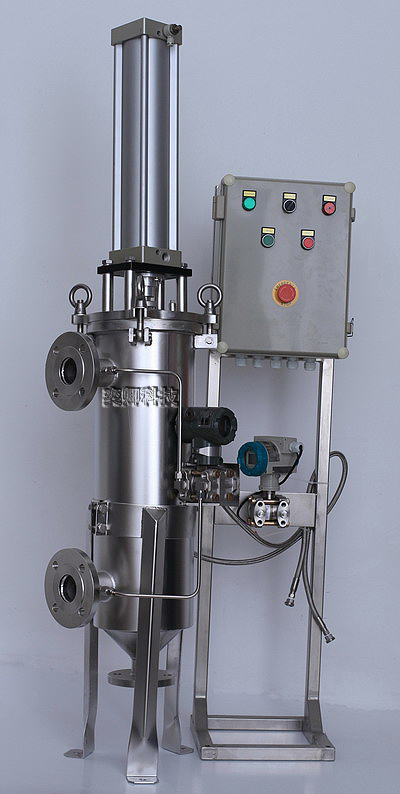

刮盘式自清洗过滤器主要部件为一个包含楔形过滤网的不锈钢筒体、气缸、上盖及排污阀组成。自清洗过滤器清洗过程不影响液体过滤的进行,从而保证工艺的高效并极大地减少了高价值产品的过滤损失。
刮盘自清洗过滤器3D工作原理(点击进入)
1.奕卿科技设计的上下刮盘式自清洗过滤器特别适合粘度高的液体过滤,尤其对于液体中杂质是胶体颗粒的过滤;
2.刮盘自清洗过滤器耐压差可达7.7bar;
3.24小时不停车过滤,真正在线过滤,在线清洗,在线排污;
4.自清洗过滤器过滤精度高,可以达到20μm;
5.过滤器维护拆卸方便快捷,吊环式快开设计;
6.排污时间极短,仅仅为0.7秒,液体损失极少;
7.气动驱动,因此,完全防爆、节能。

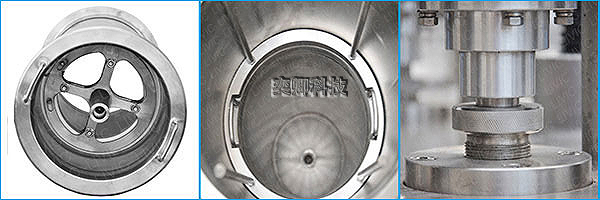

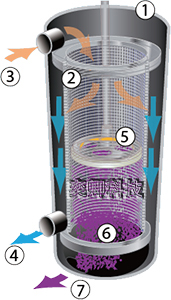

将滤元②(楔形网)装置在圆柱筒体①中。物料由入口③进入到筒体内。固体杂质被拦截并沉积在滤元的内表面。合格的清夜从出口④流出。当滤元需要被清洁时(取决于时间、压差、或手动选择)一个由弹簧涨紧的清洗盘⑤(四氟材质)通过不断地来回上下刮动滤元内表面并清除固体杂质。当杂质从滤元中脱离时,清洗盘将杂质送入筒体底部⑥并通过流道⑦(排污阀)排出滤器。

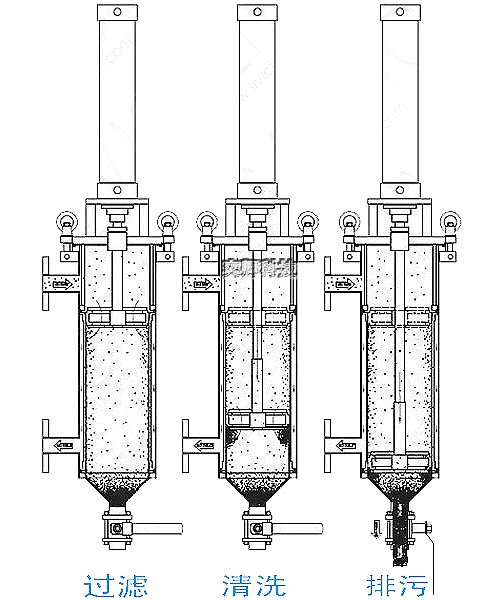

[ 过滤状态 ]
液体从进口流入,带弹簧的圆盘形刮刀紧贴于滤元内表面,停于滤元上端,液体穿过刮刀,从滤元内表面向外流动,杂质被拦截在内表面,合格的清夜从出口流出;随着时间的推移,杂质逐渐增多,压差上升,流量显著减少,此时按设定的压差或定的时间清洗滤元,滤元清洗完毕,进入下一个过滤周期。
[ 清洗状态 ]
气动气缸驱动刮刀上下往复运动清洗滤元,刮刀向下运动时,固体颗粒杂质被刮刀推送至过滤器底部,大比重的杂质沉淀到集污腔。刮刀向上运动时,残留杂质被刮除推送到滤元上端,杂质被流动液体冲走,透过刮刀,回到滤元内表面,刮刀向下运动时被刮走。每次清洗由数次冲程组成,滤元表面清洗后,恢复过滤能力。清洗时正常过滤,流量不中断。
[ 排污状态 ]
多个清洗周期后,杂质积聚到一定量,定期打开排污阀,排出含高浓度杂质的废液,如必要,也可回收。
型号 |
滤网数量 |
筒体直径(mm) |
设计压力(mpa) |
设计温度(℃) |
过滤面积(cm2) |
设计流量(m3/h) |
进出口径(mm) |
排污口径(mm) |
YQSC-GP-160 |
1 |
160 |
1 |
160 |
1703 |
15 |
DN50 |
DN50 |
YQSC-GP-220 |
1 |
220 |
1 |
160 |
4710 |
80 |
DN100 |
DN50 |
YQSC-GP-300 |
1 |
325 |
1 |
160 |
6280 |
150 |
DN150 |
DN50 |
YQSC-GP-400 |
1 |
400 |
1 |
160 |
9420 |
250 |
DN200 |
DN100 |
典型应用:
适用行业:高粘度液体、涂料、胶水、石油化工、精细化工、造纸、食品饮料、水处理;
适用液体类型:蜡、煤油、单体、聚合物、柠檬酸、发酵液、壳聚糖、化妆品、琼脂糖。
