产品名称:烛式过滤系统
产品型号:YQSCAK系列
产品简介:
上海奕卿过滤科技有限公司,是国内专业研发制造工业过滤器的企业,拥有多名国内工业过滤器领域的设计和制造专家,能够为客户提供系统化的过滤解决方案。特别是在滤饼层过滤器领域,积累了丰富的研制经验,为国内众多企业解决了固液分离难题。
烛式过滤机工作原理(点击进入)
烛式过滤系统3D介绍(点击进入)

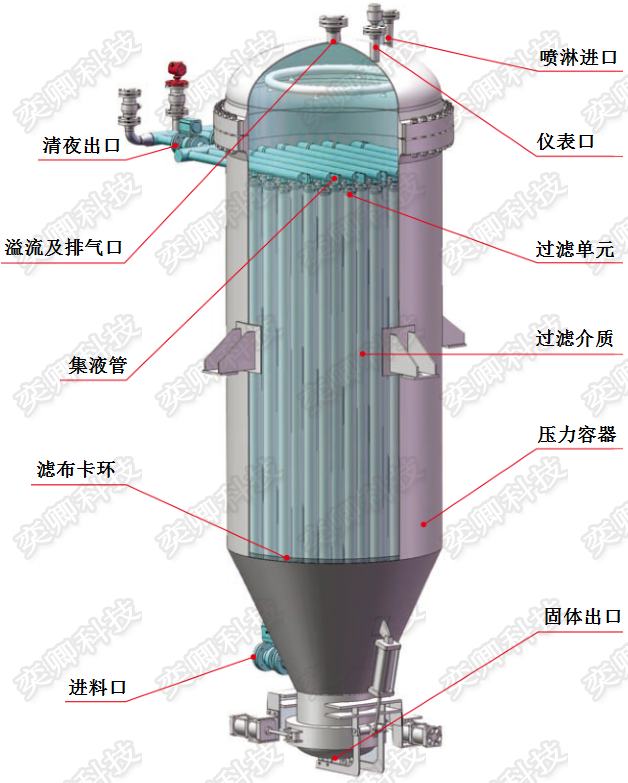

上海奕卿科技烛式过滤机是在烛式过滤器腔体内安装多根滤芯,滤芯上套用根据料液特性选择的专用滤布,用专用卡箍固定,当液体流经过滤介质即滤布时,会在滤布表面逐步集聚液体中的固体颗粒,当这些固体颗粒达到一定厚度时,就形成了所谓的滤饼层,所以烛式过滤机也称为滤饼层过滤器。由于这种桥架作用,“滤饼层”微粒之间的空隙很小,且滤饼层越来越厚,就会阻止液体中非常微小的颗粒杂质通过,这样就会使滤液变清,达到理想的过滤效果。当“滤饼层”达到一定厚度时(现设计大约30mm厚度),物料通过滤饼层的速度降低,流量显著变小,这时就需要清除滤饼,然后重要构建新的“滤饼层”,开始新一轮的过滤周期。 烛式过滤机“滤饼层”的厚度控制、滤渣的处理方式、滤饼层重新构建、滤液质量的监控是烛式过滤机(滤饼层过滤器)的四大技术要点,也是四大技术难点。上海奕卿研发的烛式过滤机,采用国际先进的微电脑控制技术,以及独特的工艺设计,实现了滤饼层过滤技术四大要点的自动控制,解决了滤饼层过滤中的技术难题,为中国过滤技术的整体进步作出了有益的贡献。

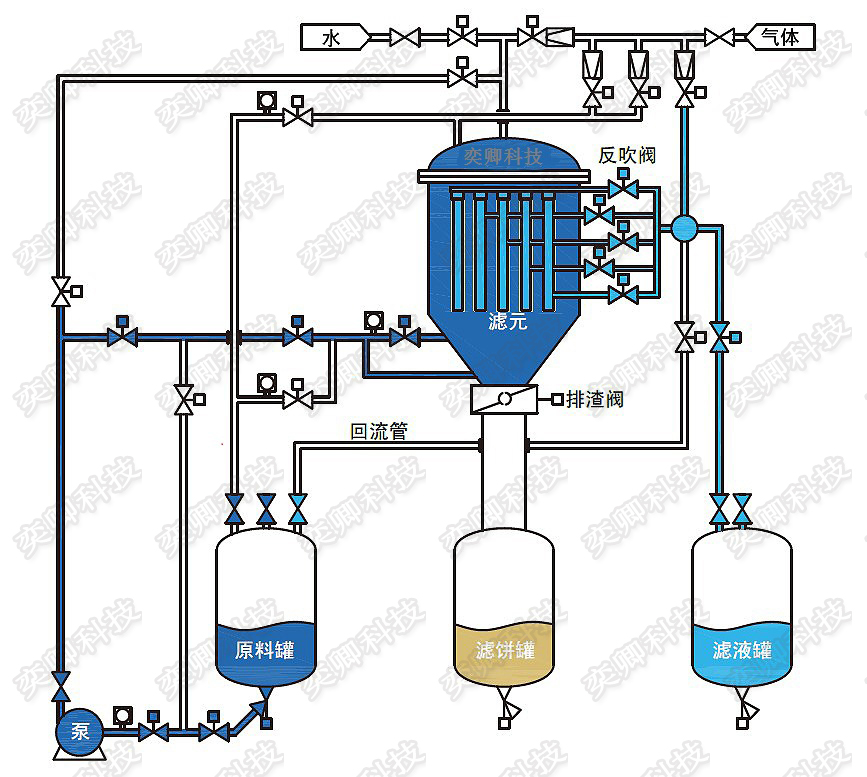

烛式过滤机(滤饼层过滤器)是一种可以连续作业的新型反冲自清洗过滤设备,烛式过滤机可以将液体或气体中的颗粒杂质自动地进行过滤清除, 并可以形成干滤饼以反吹的方式脱饼排出。烛式过滤机能在不停止作业的情况下自动再生过滤(可自动重建滤饼层),具有全自动、多种工作方式(参考产品资讯)、不停工、省人工、无需更换过滤元件等诸多特点,烛式过滤机在连续化作业生产、高危工作环境、以及杂质具有粘性、杂质颗粒含量多,不宜用普通金属滤芯的情况下得到了广泛的应用。

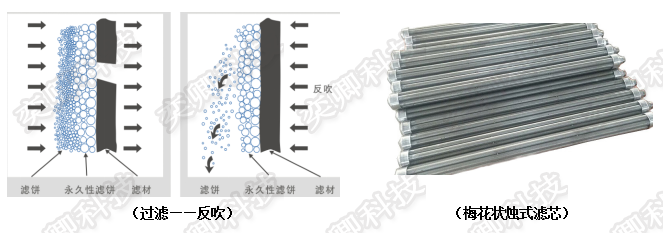

烛式滤元特点:
1、独特的梅花瓣形滤元设计,增大了滤元面积,同时提高了正吹和反吹效果;
2、固体颗粒拦截效率大大提高;
3、能有效拦截次微米级颗粒,可达0.2um;
4、所有滤饼稳定地附着在滤布上不易脱落;
5、设备可增稠以浆料或干渣排放;
6、可用于回收有价值的贵金属/催化剂;
7、全密封式设计和全自动操作使操作员不会接触污染物料,提高生产安全性降低运营成本低;
8、我司训练有素的服务代表可协助做小试试验或中试试验。
产品型号 |
SCAK028 |
SCAK1 |
SCAK2 |
SCAK3 |
SCAK5 |
SCAK10 |
SCAK20 |
SCAK40 |
SCAK60 |
SCAK80 |
过滤面积(m²) |
0.28 |
1 |
2 |
3 |
5 |
10 |
20 |
40 |
60 |
80 |
过滤精度(um) |
0.3、1、5、10、15、25、40、50、65、75、80、100、120 |
|||||||||
设计压力(Mpa) |
0.6、1.0、1.6 |
|||||||||
设计温度(℃) |
80主要取决于材质 |
|||||||||
产品材质 |
碳钢、SUS304,SUS316L |
滤芯长度(mm) |
过滤面积(m²) |
滤芯数量 |
总面积(m²) |
筒体直径(mm) |
筒体高度(mm) |
1200 |
0.34 |
3 |
1 |
419 |
1600 |
7 |
2.4 |
508 |
2000 |
||
19 |
6.5 |
800 |
2500 |
||
1800 |
0.51 |
7 |
3.6 |
508 |
2300 |
19 |
9.7 |
800 |
2800 |
||
37 |
18.9 |
1100 |
3500 |
||
49 |
25 |
1300 |
3700 |
||
61 |
31.1 |
1500 |
3900 |
||
2100 |
0.6 |
49 |
29.4 |
1300 |
4000 |
61 |
36.6 |
1500 |
4200 |
||
77 |
46.2 |
1600 |
4300 |
||
91 |
54.6 |
1800 |
4500 |
||
112 |
67.2 |
2000 |
4700 |
||
144 |
86.4 |
2200 |
4900 |
||
221 |
132.6 |
2600 |
5600 |
||
2400 |
0.68 |
49 |
33.3 |
1300 |
4300 |
61 |
41.5 |
1500 |
4500 |
||
77 |
52.4 |
1600 |
4600 |
||
91 |
61.9 |
1800 |
4800 |
||
122 |
76.2 |
2000 |
5000 |
||
144 |
97.9 |
2200 |
5200 |
||
221 |
150.3 |
2600 |
5900 |
(流量与过滤的物料种类、粘度、过滤中的压力、温度、过滤介质的精度有很大关系,选型时主要以过滤面积为准,详细资料请来电咨询)
1、完全密闭过滤,无泄漏,无任何环境污染;
2、滤芯结构采用复式结构,流通量大;
3、采用脉冲气体反吹排渣、易滤饼脱落,适用粘稠物料;
4、运行过程可实行全自动化;
5、可采用保温夹套设计,以保持或提高液体的温度,防止液体凝固,满足生产线对温度的需要;

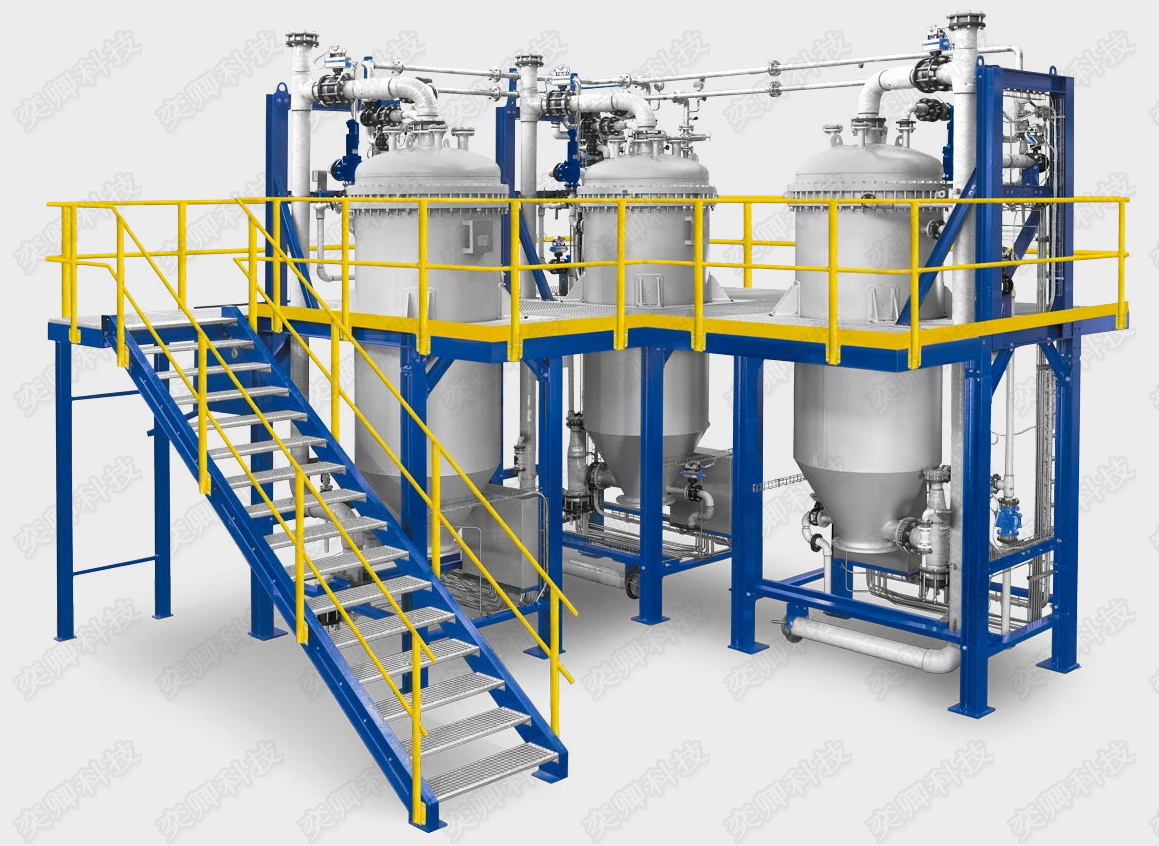

6、可将两台或多台过滤器并联,模块化组合达到更高流量或连续生产。
应用范围:
果葡糖糖化液、酒、食用油、生物工程、生物制药行业过滤、农药中间体、PTA母液过滤及催化剂过滤回收、固废炼化等液体的过滤等。
