产品中心您当前的位置：首页 > 产品中心 > 流体过滤系统 >全自动自清洗过滤器 >SCFC反冲洗过滤器

基础信息Product information

产品名称：SCFC反冲洗过滤器

产品型号：YQSCF系列

产品简介：

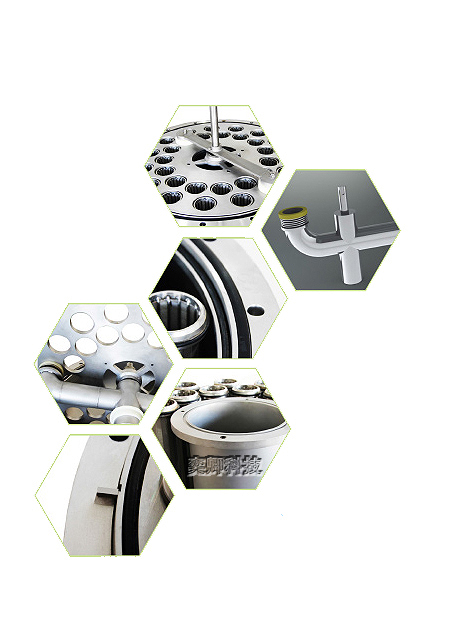

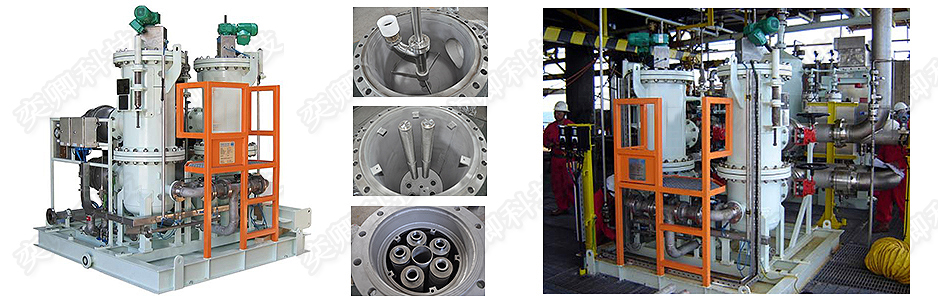

SCFC自动反冲冼过滤器为转臂式自清洗过滤器结构，转臂式自清洗过滤器是一种集约化生产的过滤器，反冲洗过滤器主要由主机筒体、电动机、减速机、压差开关、时间控制器，CPU可编程控制器、电控箱、电磁阀或气动阀、多个滤元、支撑部件、密封部件、反洗转臂等结构组成。

产品特性Product characteristics

反冲自清洗过滤器3D工作原理（点击进入）

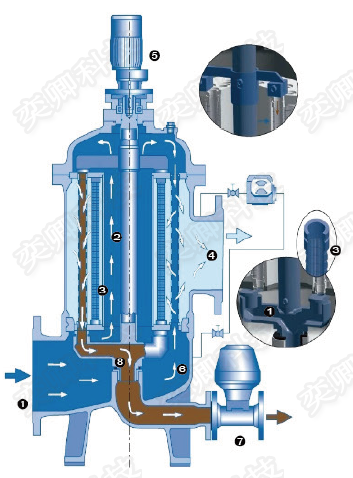

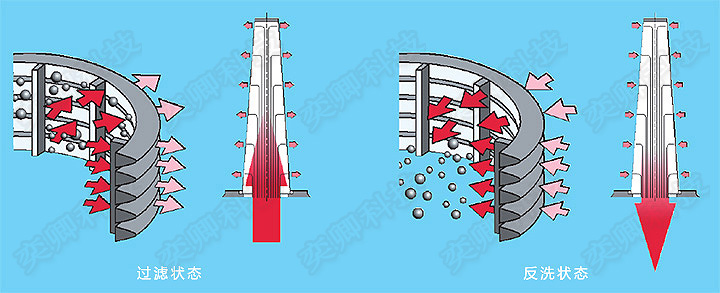

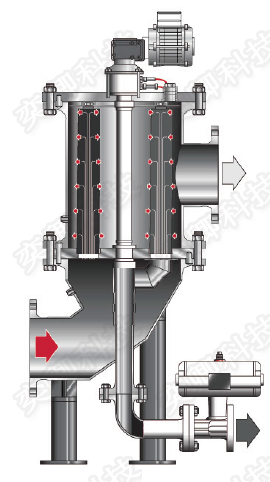

过滤时，液体从入口（1）进入过滤器，其中一部分液体从中间的流管（2）中进入过滤器上部，液体同时从汇源（3）上下端口同时进入，透过滤元内表面在出口（4）汇集流出。颗粒杂质被拦截，积累成滤饼，使过滤器进出口之间压差逐渐变大，表明滤饼达到一定厚度，此时滤元通量越来越小。反冲时，当达到设定压差或时间，自清洗程序启动，电机（5）驱动内部上下反冲吸管（6）交替对准一组滤元上下端后，打开反冲排污阀（7），将滤元与大气接通，其他滤元部分滤液脉冲式逆向流动，同时借助滤元中间的优化元件（8）产生的表面错流，迅速清除滤元内表面的滤饼，排除残液流入集污管道，然后关闭排污阀，反冲吸管对准下一组滤元，进行反清洗。所有滤元被下上交替逐一反冲洗后，整个反冲洗过程完成。
