产品名称:DSY袋式过滤器

产品型号:YQDSY系列

产品简介:

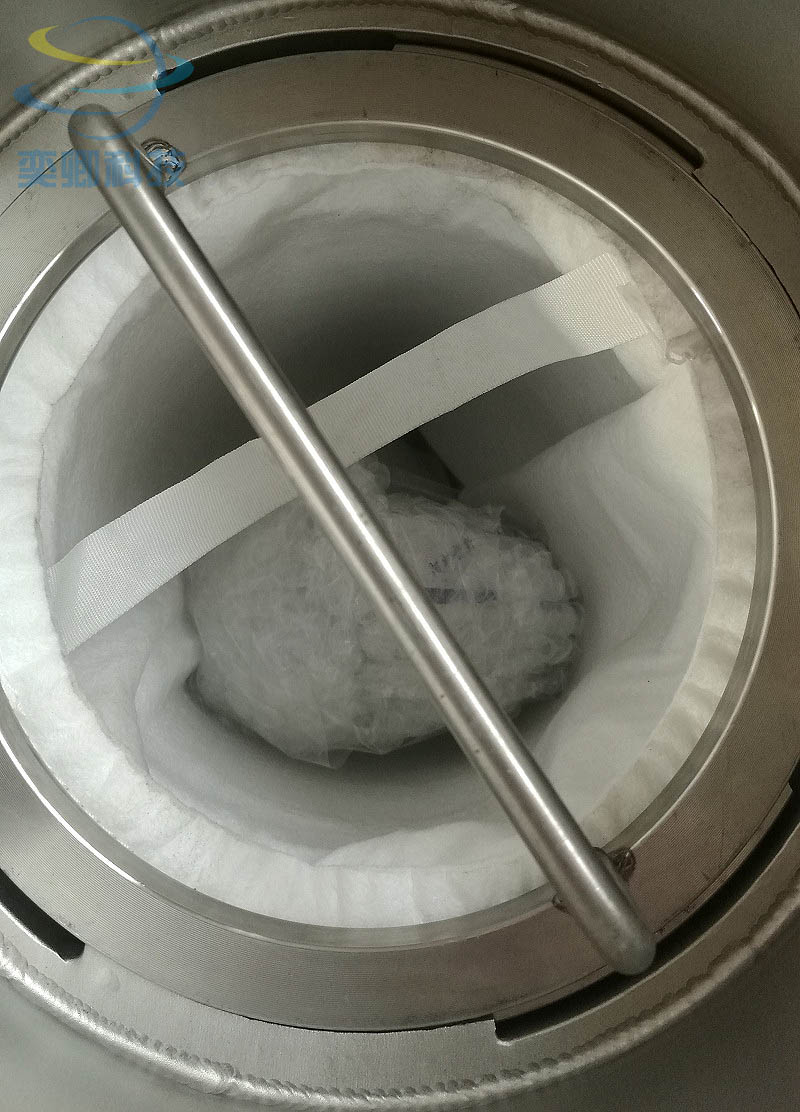

封头式标准型袋式过滤器是一种新型的过滤系统,过滤器内部由滤袋支撑网支撑着滤袋,液体由入口流进,经滤袋过滤后流出,杂质则被拦截在滤袋中。滤袋可更换或清洗后继续使用。

产品特性Product characteristics

奕卿科技标准型封头式袋式过滤器操作简便,密封性好,广泛应用于粘度偏低的液体过滤,是适合大多数行业通用的设计。

产品参数Product parameters

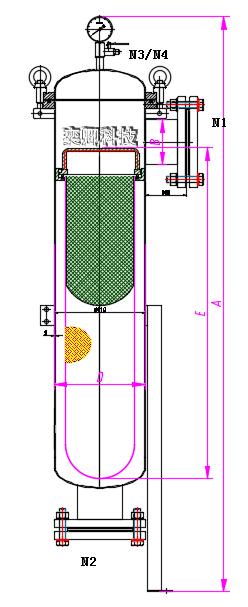

型号

滤袋类型

A

B

D

E

N1

N2

N3/N4

YQDSY20

#1

850

50

219

600

进口

出口

压力表/排气阀

YQDSY40

#2

1270

50

219

800

YQDSY5

#3

480

40

133

380

YQDSY10

#4

550

40

133

450

以上表格为标准型,可根据客户要求定制,未标注长度单位为毫米mm。



型号

YQDSY20

YQDSY40

YQDSY10

YQDSY5

滤袋尺寸

01#

02#

#04

#03

过滤面积

0.25

0.5

0.17

0.1

流量-水(㎡)

20

40

10

5

设计压力(bar)

10

设计温度(℃)

70

BSP1/4"排气孔

1

滤器材质

SS304/SS316

表面处理

玻璃珠喷砂、镜面抛光



产品资料Product information

产品特色
1.圆弧盖袋式过滤器内部采用一体的滤袋支撑结构设计,内壁光滑易清洗,耐压能力出众;
2.侧入式进口,开盖时无需切断管路,方便更换滤袋
3.顶盖可适应不同的开启方式,灵活地根据现场环境来操作开启方向
4.良好的密封性能,滤袋侧漏机率小
5.高品质电解抛光的支撑网篮充分地支撑滤袋,方便清洗,无毛刺,无损滤袋
6.稳定的可调节支撑腿

7.环首螺栓设计,方便启闭顶盖,无需专用工具
