基础信息Product information

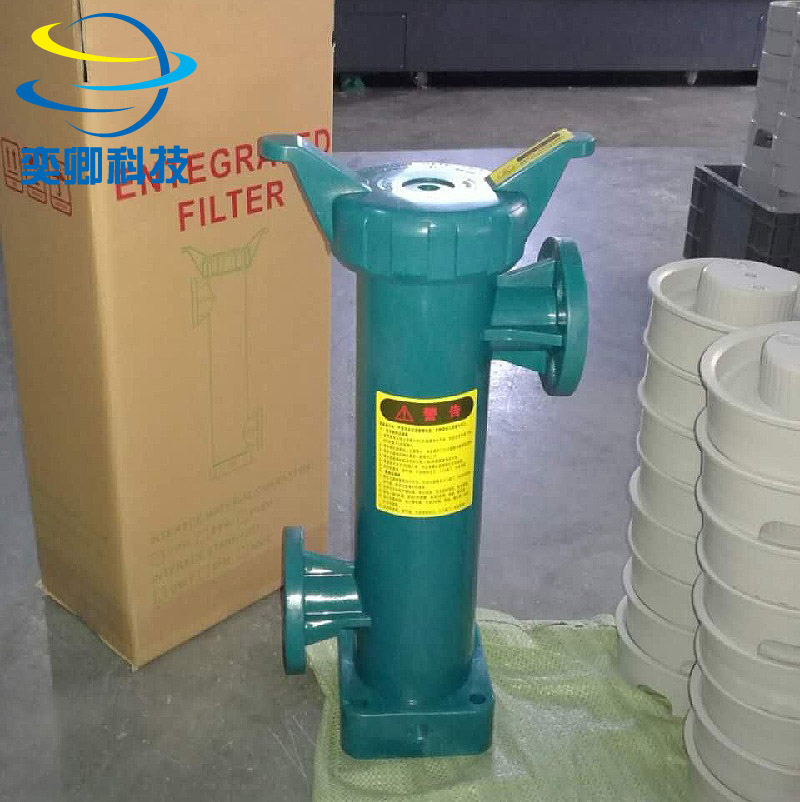

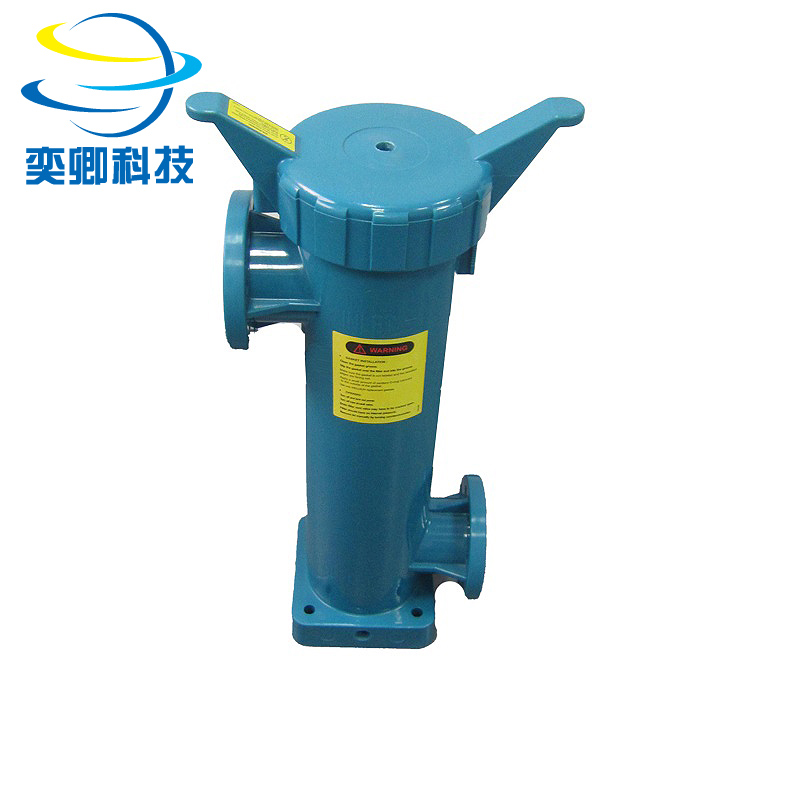

产品名称：DSLP袋式过滤器

产品型号：YQDSLP系列

产品简介：

pp袋式过滤器是一种新型的过滤系统，过滤器内部由滤袋支撑网支撑着滤袋，液体由入口流进，经滤袋过滤后流出，杂质则被拦截在滤袋中。滤袋可更换或清洗后继续使用。

产品特性Product characteristics

1、塑胶袋式过滤器是一体成型、结构坚固、安全可靠、安装简捷、无任何焊接处，经济耐用。特殊的材质PPH能用于大部份化学药液过滤，对大多数化学品具有抗腐蚀性。

2、特殊设计的螺纹旋转上盖无需任何工具即可开关自如；法兰式的出入接口，避免了易漏易裂的传统管道焊接与螺纹连接；滤袋与滤桶紧密接触、任何滤渣不能渗入设备。

3、易于从滤桶内更换不同过滤精度的滤袋。

4、旋拧上盖设计使其无需任何工具就可打开和关闭滤筒，操作维护快捷。

5、氟塑橡胶或硅胶的密封圈，适合较大范围的酸碱和温度药液，从而达到生产的需求。

6、抛光的筒壁设计便于人工清洗或在适当的位置进行冲洗。

7、四孔安装方型底座的设计，提高了安装的简易性、加强了滤桶的稳固性。

8、滤袋环口与过滤器的内壁紧贴设计有效地防止液体旁漏。

9、网蓝一体成型，网蓝外表有设计分布均匀、排列有序的突出实心方型柱，增大了网蓝抗压性。

10、法兰螺栓孔距多功能，可配国标、美标、日标、德标法兰。

产品参数Product parameters

YQ	─	DSL	─	P1	─	540
1		2		3		4



1．产品编号	YQ
2．产品型号	DSL20:袋式过滤器
3．产品材质	P1:PPH
4．出入口径	40:1.5"              50：2"



型 号	安装滤袋个数 （个）	设计工作压力 （MAX）	Max流量 (M3/h)	过滤 面积 （M2）	过滤 精度 （um）	进出 口径 （mm）	材质	工作温度 （℃）
YQ-DSL10-P1-440	1	1.0Mpa	10	0.12	0.5-500	40	PPH	90
YQ-DSL20-P1-550	1	1.0Mpa	20	0.25	0.5-500	50	PPH	90
YQ-DSL40-P1-265	1	1.0Mpa	40	0.45	025-500	65	PPH	90



产品资料Product information

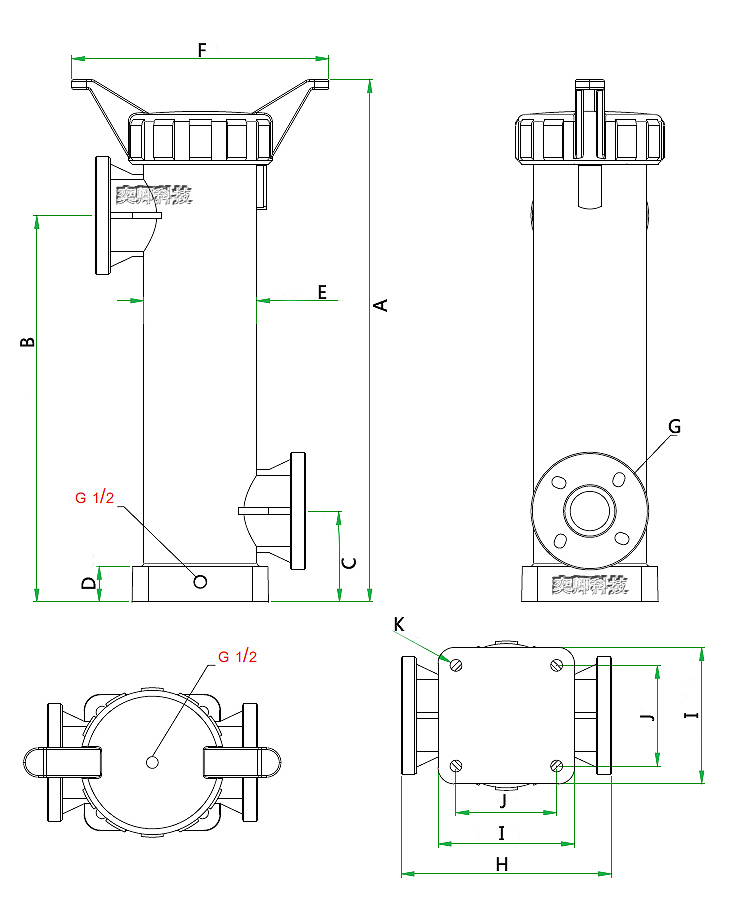

产品尺寸	4号机 (mm)	5号机 (mm)
A	610	805
B	445	595
C	140	140
D	55	55
E	124	174
F	280	396
G	JIS 1.5”	JIS 2”
H	265	324
I	164	210
J	120	155
K	16	18

安装操作维护更换过滤袋：

1、  切断泵浦电源并锁定泵浦电源不能被开启，待泵浦运转完全停止。

2、  关闭过滤器的进液阀门。

3、  关闭过滤器的出液阀门。

4、  打开排污阀，然后打开排气阀，排出过滤器内的液体。

5、  过滤器应该没有内部压力。

6、  检查压力表压力应为零。

7、  附加外力逆时针方向松动过滤器上盖，直至分离盖子。

8、  小心拆卸过滤袋，插入新的过滤袋。

安装过滤器

1、  用少量润滑剂清洁O形圈密封垫及O形圈密封垫槽的卫生。

2、  把盖子放入原位上方对齐，顺时针方向轻松转动上盖，直至上盖与过滤器主体紧锁密封。

3、  关闭排污阀和排气阀.

4、  开启出液阀，然后开启入液阀。

5、  清洁过滤器外表面，且不要刮伤外表面。

6、  闭合电源，启动泵浦，检查盖的密封有无漏液及压力表指针是否在相应的刻度范围内。
