基础信息Product information

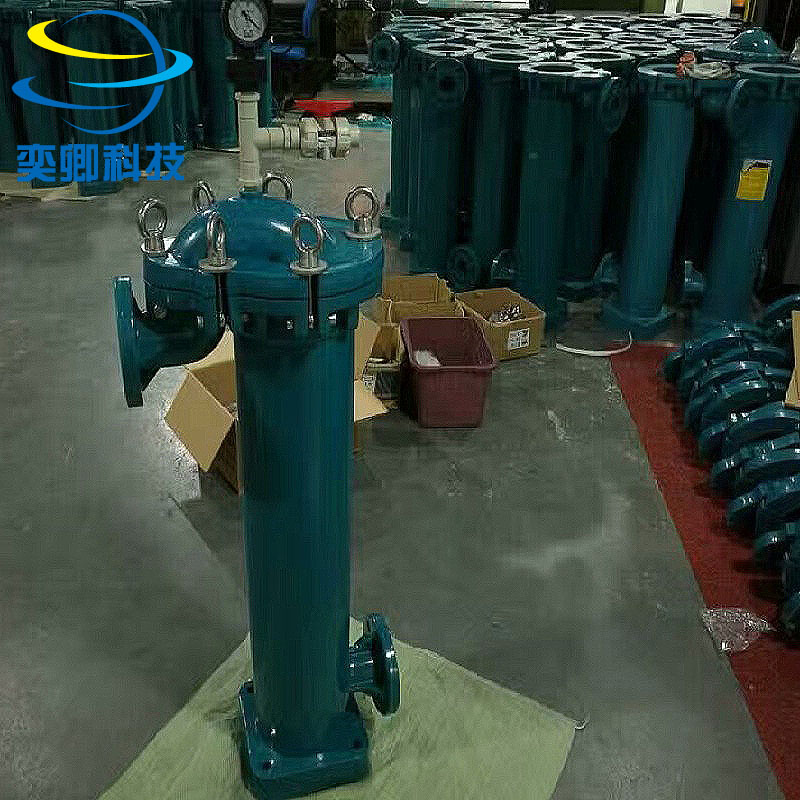

产品名称：DSDP袋式过滤器

产品型号：YQDSD40P系列

产品简介：

pp袋式过滤器是一种新型的过滤系统，过滤器内部由滤袋支撑网支撑着滤袋，液体由入口流进，经滤袋过滤后流出，杂质则被拦截在滤袋中。滤袋可更换或清洗后继续使用。

产品特性Product characteristics

1、 优质原料：PVDF、PPH、PPR等塑胶材质袋式过滤器，设计安全可靠，能用于高温高浓度的盐酸、硫酸、王水等强酸强碱的过滤及大部份化学药液过滤。

2、 结构简单：过滤器由壳体、网篮、上盖、密封件等组成。

壳体：过滤器腔体与进口、出口法兰、主体上盖下法兰、方形底座、支撑网篮固定片一体注塑成型、无螺纹与焊接处，完全保证了产品密封性能；pp袋式过滤器法兰螺栓孔距可配国标、美标、日标、德标法兰；安装的方形底座增强了本产品的安全性及稳固性、便于固定；四孔安装方形底座内底抬高，便于清洗本产品内部及过滤介质的排放。

网篮：网蓝一体成型，网篮外表有设计分布均匀、排列有序的突出实心方型柱，增大了网篮抗压性。

上盖：顶入式上盖一体成型，盖内做了特殊的设计，获得了国家认可的专利，增强了盖子的抗压力、可承受1.2Mpa压力。

3、简易安全：根据用户的过滤精度和不同过滤介质的需求，用户可选择不同过滤精度的滤袋和不同材质的塑胶过滤器达到过滤品质的需求；滤袋环口与主体内壁紧密接触，有效防止液体旁漏；滤袋环口安装位置与主体上端面持平，便于安装与取出滤袋，防止二次污染；上盖与主体用吊环连接密封、能轻松锁紧与拆卸。

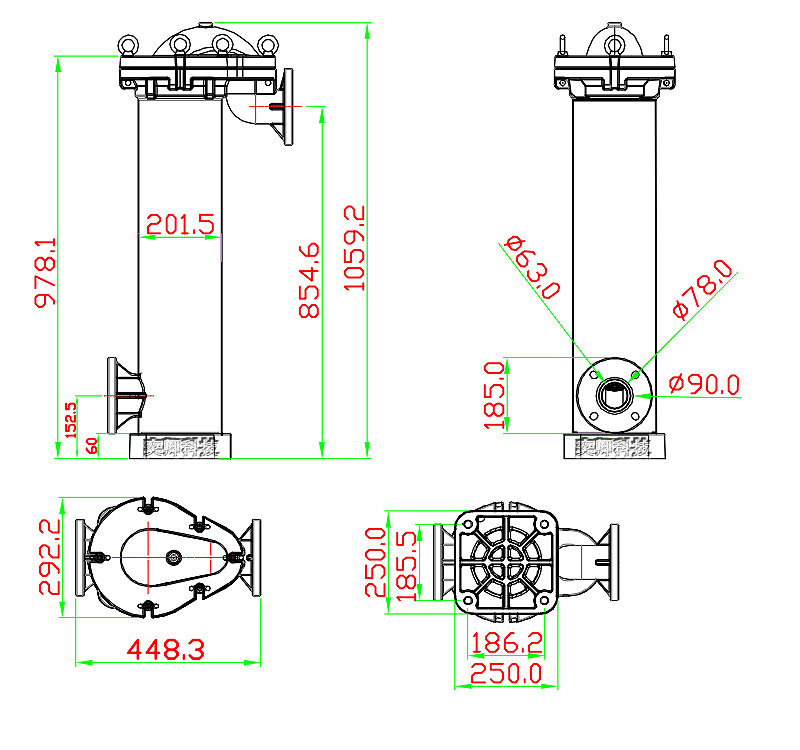

产品参数Product parameters

YQ	─	DSD40	─	P1	─	65
1		2		3		4



1．产品编号	YQ
2．产品型号	DSD40:袋式过滤器
3．产品材质	P1:PPH     P2:PPR      P3:PVDF
4．出入口径	65：2.5"



型 号	安装滤袋个数 （个）	设计工作压力 （MAX）	Max流量 (M3/h)	过滤  面积 （M2）	过滤 精度 （um）	进出 口径 （mm）	材质	工作温度 （℃）
YQ-DSD40-P1-65	1	1.0Mpa	40	0.50	0.5-500	65	PPH	90
YQ-DSD40-P2-65	1	1.0Mpa	40	0.50	0.5-500	65	PPR	100
YQ-DSD40-P3-65	1	1.0Mpa	40	0.50	0.5-500	65	PVDF	150

产品资料Product information

安装操作维护

更换过滤袋：

1、   关闭电源并锁定泵浦电源不能被开启，待泵浦运转完全停止。

2、  关闭过滤器的进液阀门。

3、  关闭过滤器的出液阀门。

4、  打开排污阀，然后打开排气阀，排出过滤器内的液体。

5、  过滤器应该没有内部压力。

6、  检查压力表压力应为零磅。

7、  附加外力逆时针方向松动过滤器盖上的金属吊环，6支吊环分别要对称松动，直至分离盖子。

8、  小心拆卸过滤袋，插入新的过滤袋。

9、  推荐的压差过滤袋是2号过滤袋。

安装过滤器

1、 用少量润滑剂清洁O形圈密封垫及O形圈密封垫槽的卫生；

2、把盖子放入原位对齐，6支吊环及垫片分别套入盖的上方；

3、 顺时针方向手动对称拧紧金属吊环，然后附加外力对称拧紧吊环，使盖的下端面与主体的上端面紧贴；

4、 关闭排污阀和排气阀；

5、 开启出液阀，然后开启入液阀；

6、 清洁过滤器外表面，且不要刮伤外表面；

7、 闭合电源，启动泵浦，检查盖的密封有无漏液及压力表指针是否在相应的刻度范围内。
