产品中心您当前的位置：首页 > 产品中心 > 流体过滤系统 >不锈钢袋式过滤器 >DSXZ经济型袋式过滤器
基础信息Product information
产品名称：DSXZ经济型袋式过滤器
产品型号：YQDSXZ系列
产品简介：
经济型袋式过滤器是一种新型的过滤系统，过滤器内部由滤袋支撑网支撑着滤袋，液体由入口流进，经滤袋过滤后流出，杂质则被拦截在滤袋中。滤袋可更换或清洗后继续使用。
产品特性Product characteristics

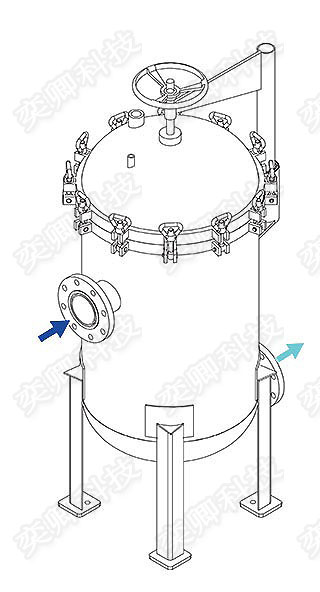

奕卿科技袋式过滤器是一种采用正压原理的过滤装置，主要有过滤筒体、上盖和快开机构、不锈钢网篮等主要部件组成，物料由过滤器外壳的侧边入口管流入腔体，滤袋由网篮支撑，液体渗透过所需要精度过滤袋即能获得合格的滤液，物料的杂质颗粒被拦截在滤袋内，过滤基本无物料消耗。
上海奕卿过滤科技有限公司经济型多袋式过滤器采用不锈钢材质制成，又称为不锈钢多袋式过滤器，多袋式过滤器是一种结构新颖、体积小、操作简单灵活、节能、高效、密闭工作、适用于大流量、杂质含量高、希望较长时间更换滤袋的过滤。单机大流量90-1080m³/h，大幅度提高生产效率，旋转摇臂式快开设计，过滤袋更换迅速可靠，有效的降低了更换元件造成的生产中断的影响，日常维护便捷。
产品参数Product parameters
|
滤器型号 |
滤袋 |
滤袋数量 |
流量 |
设计压力 |
设计温度 |
过滤面积 |
进出口法兰 |
|
YQDS-XZ-2 |
#02 |
2 |
80 m3/hour |
10.0bar |
120℃ |
1.0 m2 |
3” - 4” |
|
YQDS-XZ-3 |
#02 |
3 |
120 m3/hour |
10.0bar |
120℃ |
1.5m2 |
3” - 4” |
|
YQDS-XZ-4 |
#02 |
4 |
160 m3/hour |
10.0bar |
120℃ |
2.0 m2 |
3” - 6” |
|
YQDS-XZ-5 |
#02 |
5 |
200 m3/hour |
10.0bar |
120℃ |
1.5 m2 |
4” - 6” |
|
YQDS-XZ-6 |
#02 |
6 |
240 m3/hour |
10.0bar |
120℃ |
3.0 m2 |
4” - 6” |
|
YQDS-XZ-8 |
#02 |
8 |
320 m3/hour |
10.0bar |
120℃ |
4.0 m2 |
6” - 8” |
|
YQDS-XZ-10 |
#02 |
10 |
400 m3/hour |
10.0bar |
120℃ |
5.0 m2 |
8” - 10” |
|
YQDS-XZ-12 |
#02 |
12 |
480 m3/hour |
10.0bar |
120℃ |
6.0 m2 |
8” - 10” |
|
YQDS-XZ-14 |
#02 |
14 |
560 m3/hour |
10.0bar |
120℃ |
7.0 m2 |
8” - 10” |
|
YQDS-XZ-16 |
#02 |
16 |
640 m3/hour |
10.0bar |
120℃ |
8.0 m2 |
8” - 12” |
|
YQDS-XZ-18 |
#02 |
18 |
720 m3/hour |
10.0bar |
120℃ |
9.0 m2 |
10” - 14” |
|
YQDS-XZ-20 |
#02 |
20 |
800 m3/hour |
10.0bar |
120℃ |
10.0 m2 |
10” - 14” |
|
YQDS-XZ-22 |
#02 |
22 |
880 m3/hour |
10.0bar |
120℃ |
11.0 m2 |
12” - 18” |
|
YQDS-XZ-24 |
#02 |
24 |
960 m3/hour |
10.0bar |
120℃ |
12.0 m2 |
14” - 18” |
|

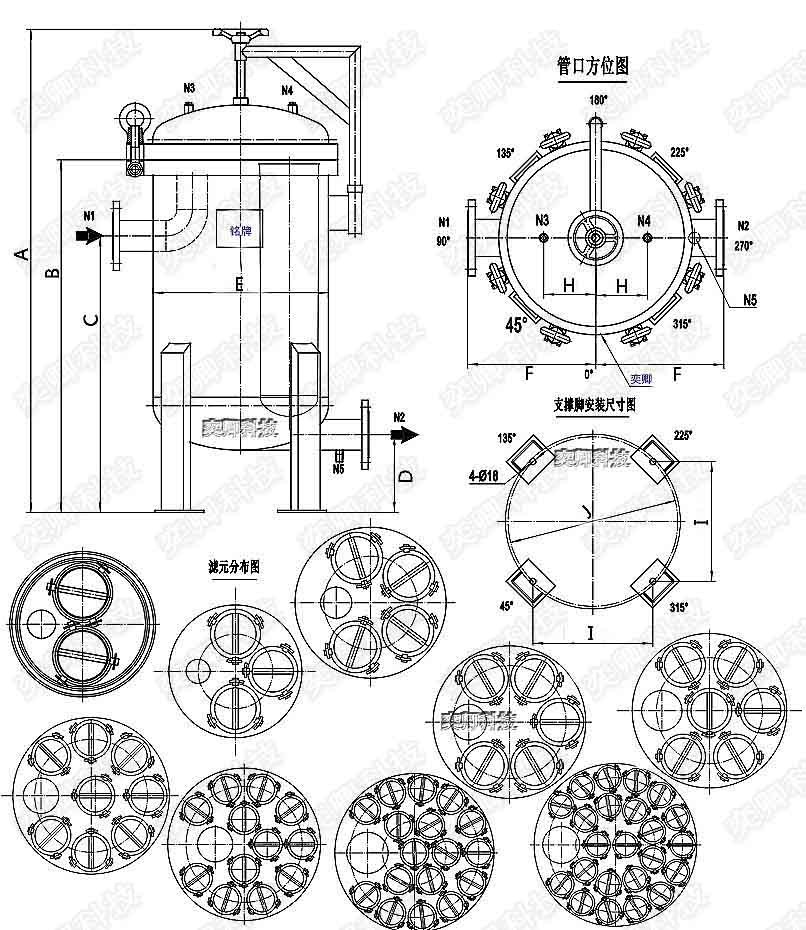

产品尺寸 |
2袋式 (mm) |
3袋式 (mm) |
4袋式 (mm) |
5袋式 (mm) |
6袋式 (mm) |
8袋式 (mm) |
12袋式 (mm) |
17袋式 (mm) |
23袋式 (mm) |
|
A |
1340 |
1400 |
1400 |
1470 |
1460 |
1555 |
1625 |
1670 |
1824 |
|
B |
1000 |
1020 |
1047 |
1060 |
1076 |
1084 |
1107 |
1120 |
1245 |
|
C |
800 |
800 |
750 |
750 |
750 |
750 |
800 |
775 |
870 |
|
D |
225 |
225 |
250 |
260 |
260 |
260 |
300 |
300 |
350 |
|
E |
DN400，T=3 |
DN500，T=3 |
DN550，T=4 |
DN600，T=4 |
DN650，T=5 |
DN750，T=5 |
DN950，T=6 |
DN1050，T=8 |
DN1200，T=8 |
|
F |
300 |
370 |
380 |
400 |
430 |
500 |
625 |
720 |
800 |
|
H |
150 |
150 |
150 |
175 |
175 |
175 |
200 |
200 |
250 |
|
I |
276 |
346.5 |
382 |
417 |
452.5 |
527 |
672 |
742.5 |
848.5 |
|
J |
390 |
490 |
540 |
640 |
640 |
745 |
950 |
1050 |
1200 |
|
尺寸为近似值，仅供参考。 安装时，可根据需要提供精确尺寸。 |
|||||||||
产品资料Product information
产品特点：
1、经济型多袋式过滤器纳污量大，无需频繁更换过滤袋，可定制不锈钢304、316L、碳钢材质；

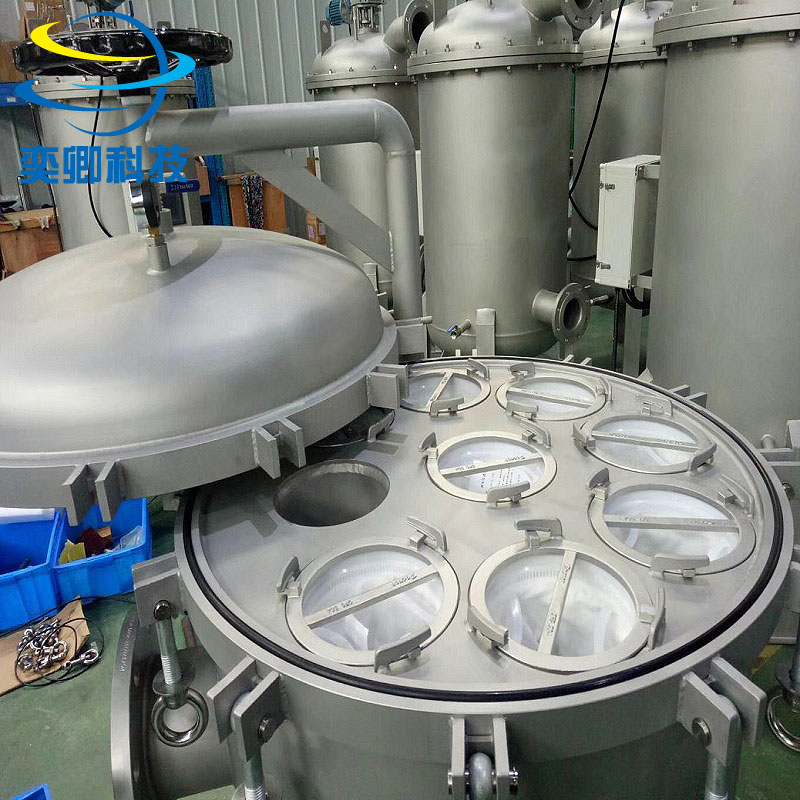

2、奕卿科技公司设计的机械旋转开盖，易操作、高经济性，3点平衡紧锁滤袋，确保无侧漏；
3、设备表面可喷砂/镜面抛光处理，安全连锁设计，排气卸压完全后才能打开过滤器；

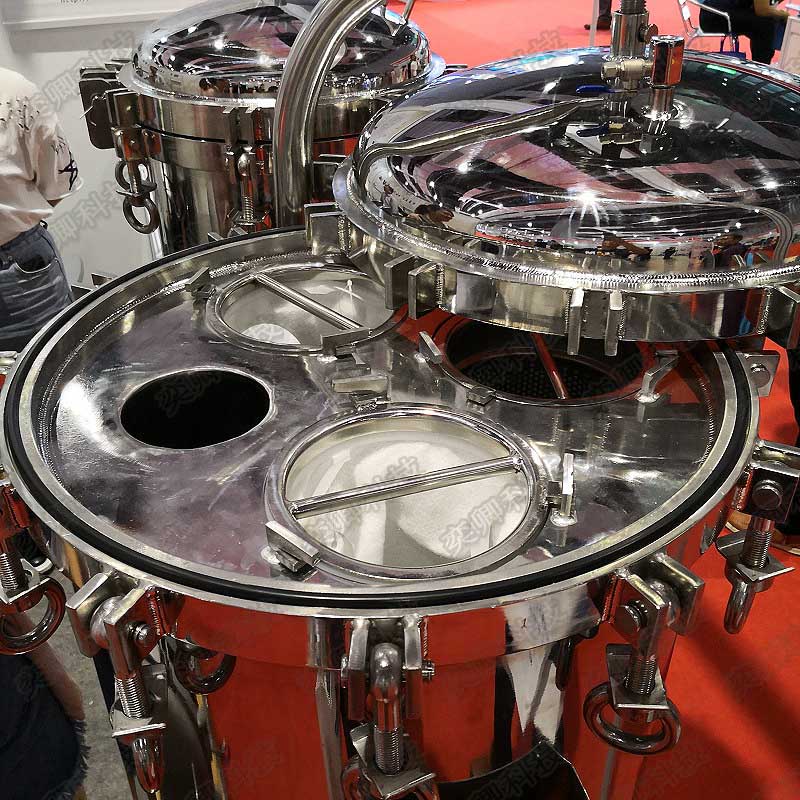

4、每个滤袋都设计有单独的锁紧装置，确保滤袋和滤器之间完好的密封性。
产品应用：
适用高流量，频繁更换滤袋的工况。汽车工业、铜箔、电子工业、精细化工、造纸、食品医药、涂料、石化等，适用性广泛，各种含微量杂质的液体，去除各种大小的颗粒杂质，净化液体，保护关键设备。
