产品中心您当前的位置：首页 > 产品中心 > 流体过滤系统 > 不锈钢袋式过滤器 > DSP袋式过滤器
基础信息Product information
产品名称：DSP袋式过滤器
产品型号：YQDSP系列
产品简介：
平盖式标准袋式过滤器是一种新型的过滤系统，过滤器内部由滤袋支撑网支撑着滤袋，液体由入口流进，经滤袋过滤后流出，杂质则被拦截在滤袋中。滤袋可更换或清洗后继续使用。
产品特性Product characteristics
上海奕卿过滤科技有限公司设计的平盖袋式过滤器是标准型单袋式过滤器，操作简便，密封性好，广泛应用于粘度偏低的液体过滤，是适合大多数行业通用的设计。奕卿科技设计的独特的旋转式滤袋压紧装置，相比于老旧的压箍式、弹簧压紧方式，本设计杜绝了物料漏液，渗液的情况发生。
1、容积小于同过滤面积侧入式过滤器，减少物料浪费；
2、3种进出口方位布局可选，方便设计安装；
3、不锈钢支脚，高度可调，方便安装对接；
4、壳体密封与滤袋密封动作同时完成，简化操作；
5、流畅的流体管道设计，低压损；
6、采用优质不锈钢304、316L材质制造；
7、出色的焊接质量，安全可靠；

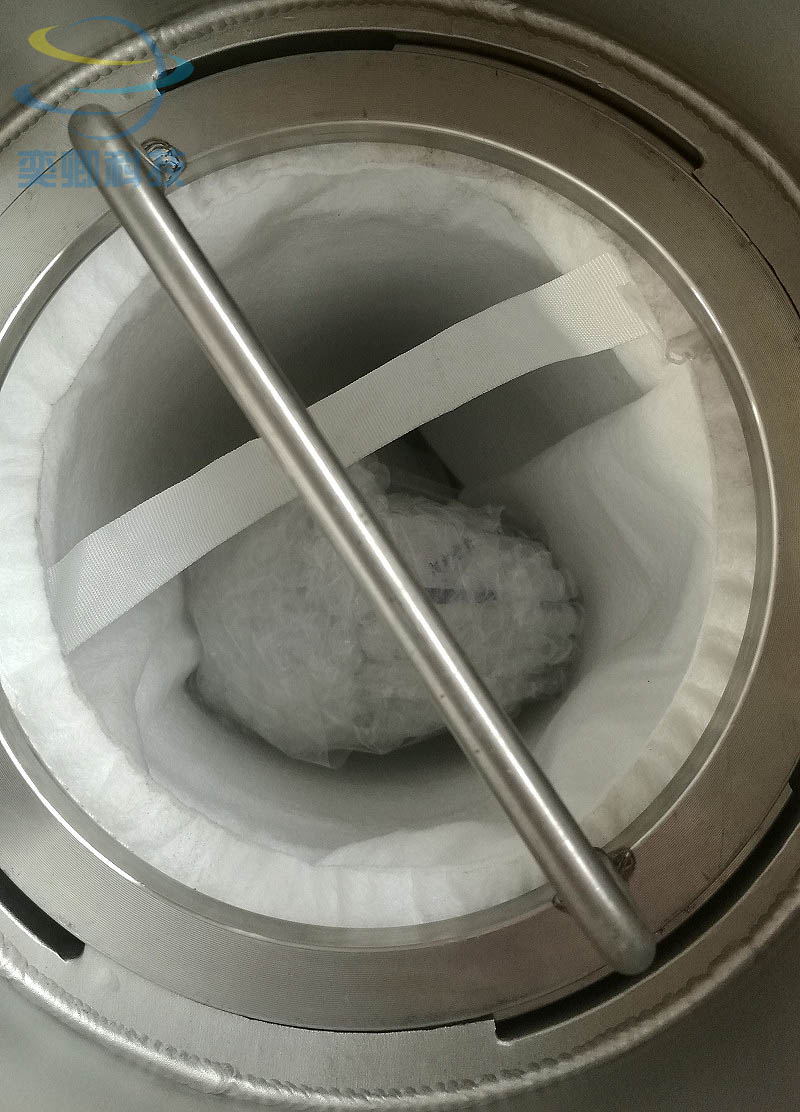

8、开盖后滤袋领口露出残液面，方便安全提取，适合腐蚀、高温和高粘液体；
9、高强度不锈钢螺栓螺母，耐腐蚀，经久耐用；
10、外表面喷砂亚光处理，易于清洗，美观大方。
产品参数Product parameters
|
型号 |
YQDSP20 |
YQDSP40 |
|
滤袋尺寸 |
01# |
02# |
|
进出口（侧进N1底出N2） |
DN50法兰 |
DN50法兰 |
|
过滤面积 |
0.25 |
0.5 |
|
流量-水（㎡） |
20 |
40 |
|
设计压力（bar) |
10 |
|
|
设计温度（℃） |
120（配橡胶环）/160（配金属环，压槽） |
|
|
BSP1/4"排气孔 |
1 |
|
|
滤器材质 |
碳钢/SS304/SS316 |
|
|
表面处理 |
哑光喷砂/镜面抛光 |
|
|
密封圈 |
丁晴/硅胶/氟橡胶/包四氟 |
|
|
安装支脚高度可调整,可定制 |
||

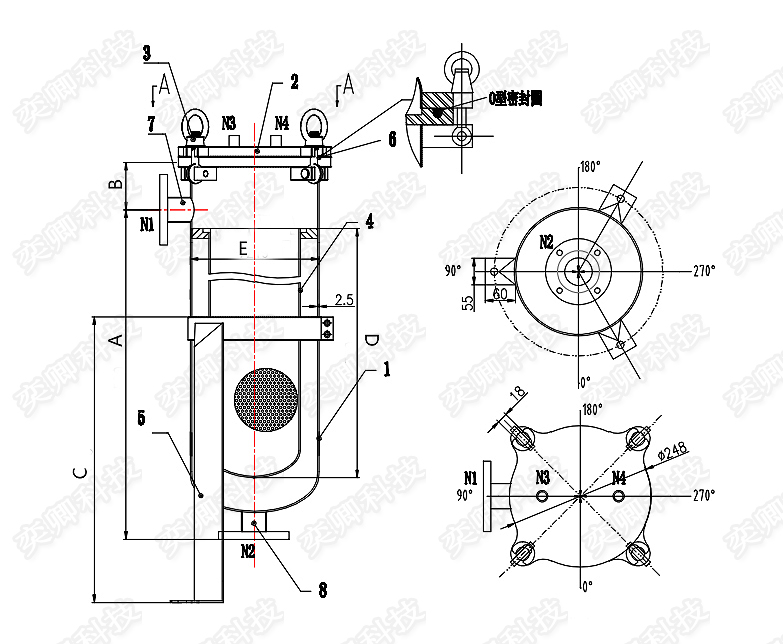

1：筒体 2：上盖 3：吊环 4：网篮 5：三脚支撑架 6：o型密封圈 7：引压口 8：引压口 N1：进口 N2：出口 N3、N4：压力表、排气阀
|
产品尺寸 |
1号 (mm) |
2号 (mm) |
|
A |
550 |
907 |
|
B |
125 |
80 |
|
C |
370 |
370 |
|
D |
450 |
740 |
|
E |
219 |
219 |
