产品名称:DSD袋式过滤器
产品型号:YQDSD系列
产品简介:

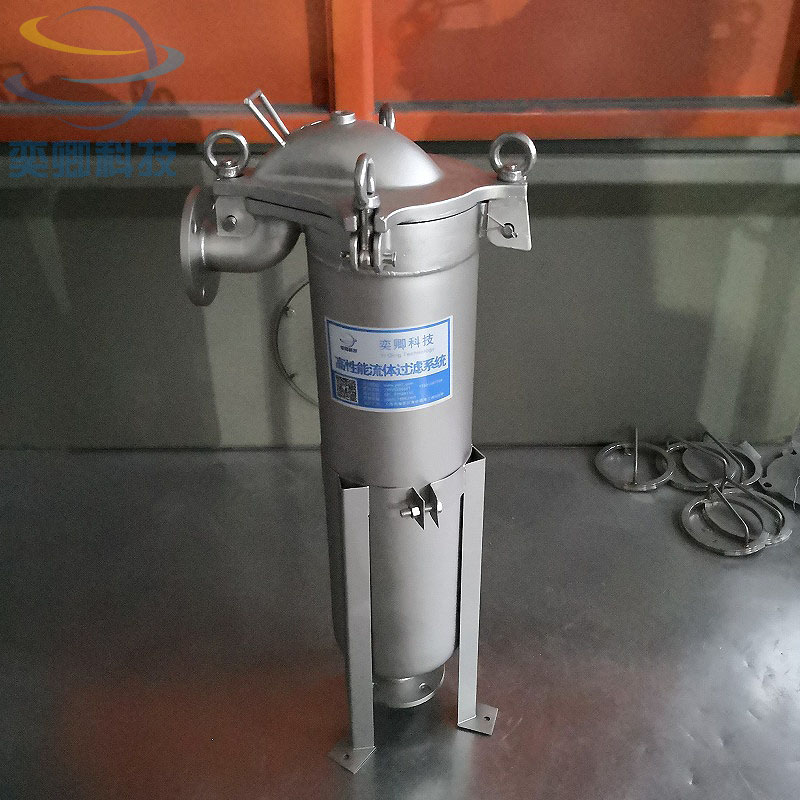

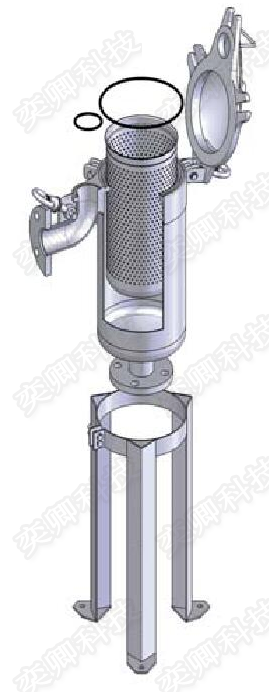

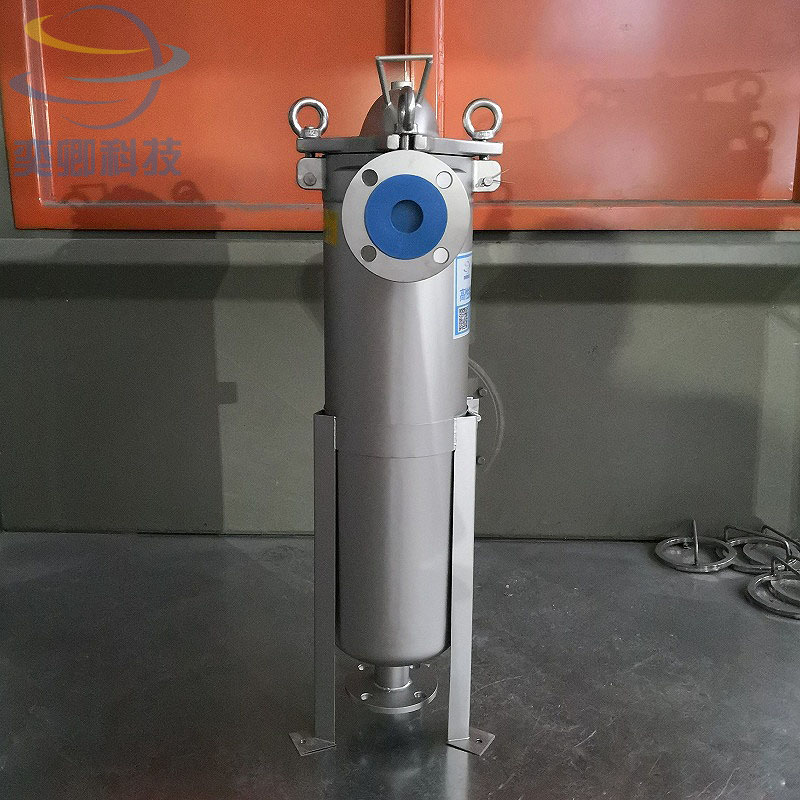

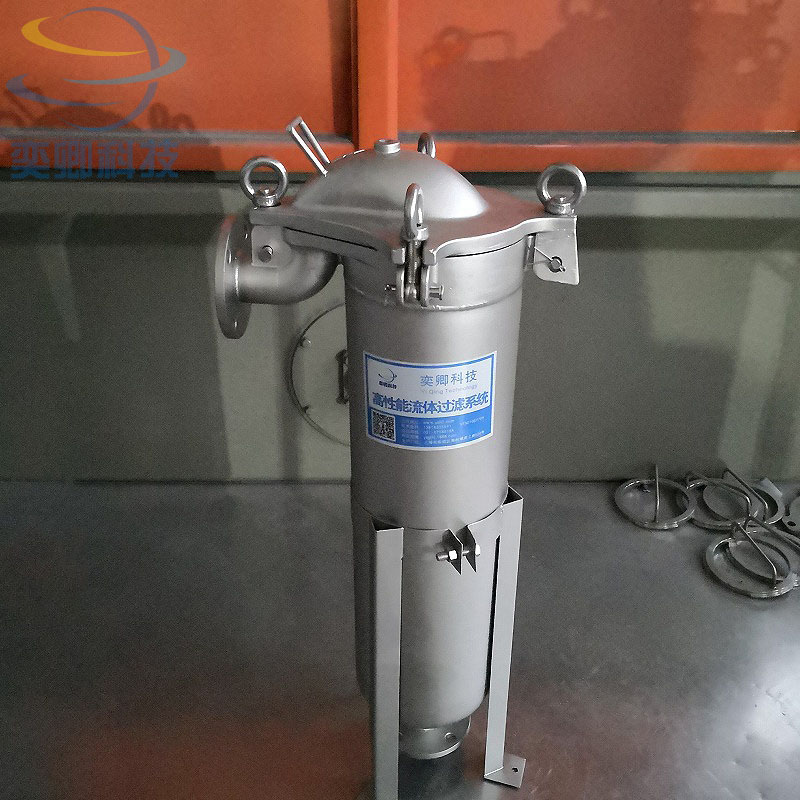

顶入式袋式过滤器是一种新型的过滤系统,顶盖一体铸造,过滤器内部由滤袋支撑网支撑着滤袋,液体由入口流进,经滤袋过滤后流出,杂质则被拦截在滤袋中。滤袋可更换或清洗后继续使用。

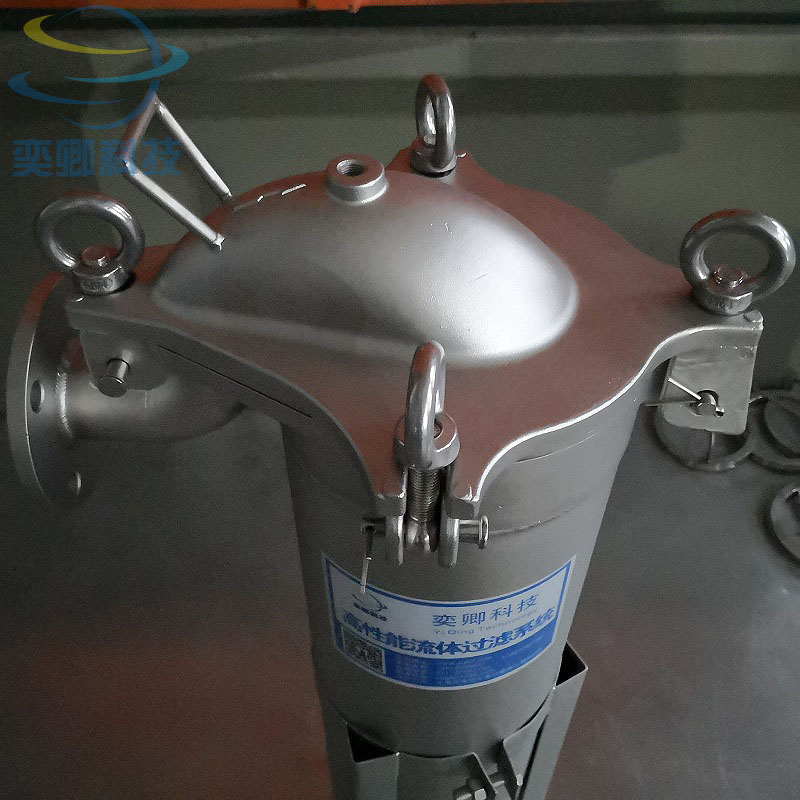

YQDSD袋过滤器采用一体铸造顶盖(龟背盖)配合优良密封使物料从顶部进入,底部流出的过滤方式,使过滤液从顶盖流入,分流式设计,使流体不受紊流的影响,充分利用过滤袋的过滤效率和使用寿命。顶入式袋式过滤器用顶盖直接压紧滤袋,操作简单,密封性能更好,采用吊环螺栓紧固和整体铸造而成的滤器顶盖,可以耐高压,高温,同时避免滤液溢出,满足ASME和CE标准。顶入式袋式过滤器的顶盖(龟背盖)是目前袋式过滤器中优的单袋过滤器,也称龟背袋式过滤器。适合与过滤精度高,操作压力高的工况。奕卿科技设计的顶入式袋式过滤器结构强度高,具有极高的安全性,适合各种严苛的过滤工况,经久耐用。
滤器型号 |
YQDSD20 |
YQDSD40 |
YQDSD5 |
YQDSD10 |
||
滤袋尺寸 |
# 1 |
# 2 |
#3 |
#4 |
||
过滤面积 |
0.25㎡ |
0.50㎡ |
0.09㎡ |
0.16㎡ |
||
理论流量(取决于介质) |
20m³/hr |
40 m³/hr |
5m³/hr |
10m³/hr |
||
设计压力 |
10.0bar |
|||||
设计温度 |
120℃ |
80℃ |
||||
滤器材质 |
筒体/接触液体部分 |
不锈钢304 或 不锈钢316L |
||||
滤网 |
||||||
密封件材质 |
丁晴橡胶、三元乙丙橡胶、氟橡胶、聚四氟乙烯 |
|||||
标准进出口 |
2” 法兰 |
1”内螺纹 |
||||
表面处理 |
亚光喷珠、镜面抛光、电解抛光 |
|||||
滤器容积 |
13.0升 |
27.0升 |
2L |
3L |
||
单台滤器重量 |
36公斤(约) |
42公斤(约) |
10公斤(约) |
15公斤(约) |
||
安装高度 |
98cm(约) |
181cm (约) |
60cm(约) |
70cm(约) |
||
安装空间 |
50cm x 50cm(约) |
产品特色:
1.物料从顶盖流入,分流式设计,减少紊流,提高滤袋过滤效率和使用寿命。快开式设计可快速更换滤袋,不像传统侧进式袋式过滤器需要取出过滤袋压环后才能更换,减少了二次污染;
2.顶入式袋式过滤器采用可调节支腿、安装便捷,顶入式设计使内部空间利用更充分,减少了传统侧进型袋式过滤器的空间浪费;
3.顶盖整一体铸造而成、结构紧凑、流动管道光滑、阻力小;
4.顶盖直接密封压紧滤袋,过滤效率高、无旁漏;
5.液体入口管道宽阔流畅,顶部上盖内部为喇叭型分流设计,物料液体进入后能自动分压;对过滤袋冲击小。新型的分流式设计可以有效保护过滤袋,防止意外发生,过滤器压力损失小,过滤更快、更稳定、更省心;
6.可提供ASME和CE stamp产品;
7.奕卿科技过滤袋采用本公司自行设计的环口与过滤器贴合紧密,多重密封,密封效果更佳。

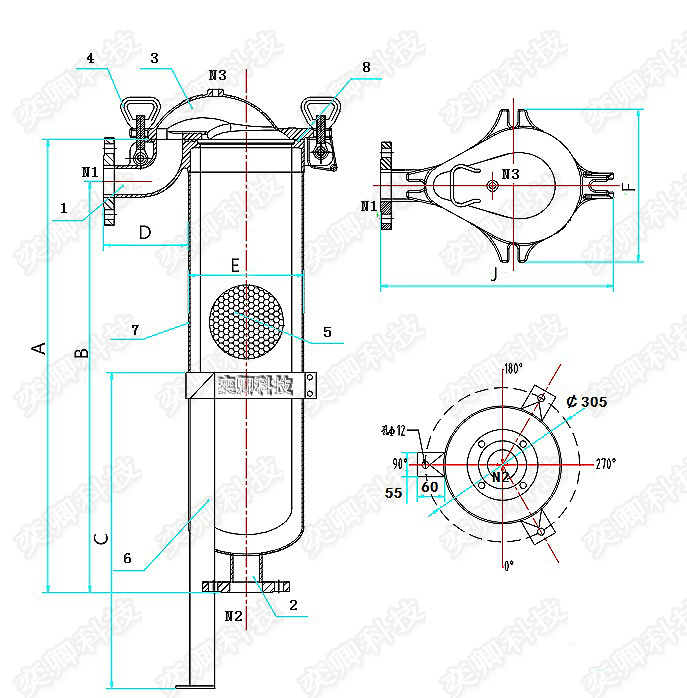

产品尺寸 |
YQDSD20(mm) |
YQDSD40(mm) |
YQDSD5(mm) |
YQDSD10(mm) |
A |
490 |
853 |
242 |
392 |
B |
410 |
770 |
192 |
342 |
C |
370 |
480 |
202 |
310 |
D |
155 |
155 |
93 |
93 |
E |
219 |
219 |
114 |
114 |
F |
290 |
290 |
150 |
150 |
J |
425 |
425 |
330 |
330 |
尺寸为近似值,仅供参考。 安装时,可根据需要提供精确尺寸。 |
