产品中心您当前的位置：首页 > 产品中心 > 流体过滤系统 >不锈钢袋式过滤器 >DSCL袋式过滤器
基础信息Product information

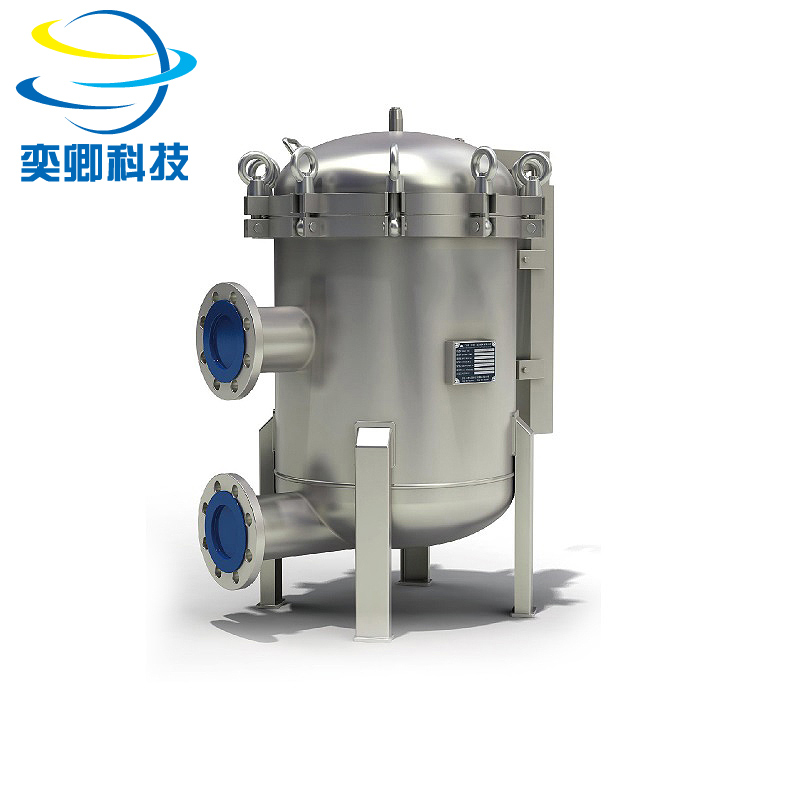

产品名称：DSCL袋式过滤器
产品型号：YQDSCL系列
产品简介：
蚌开式袋式过滤器是一种新型的过滤系统，过滤器内部由滤袋支撑网支撑着滤袋，液体由入口流进，经滤袋过滤后流出，杂质则被拦截在滤袋中。滤袋可更换或清洗后继续使用。
产品特性Product characteristics

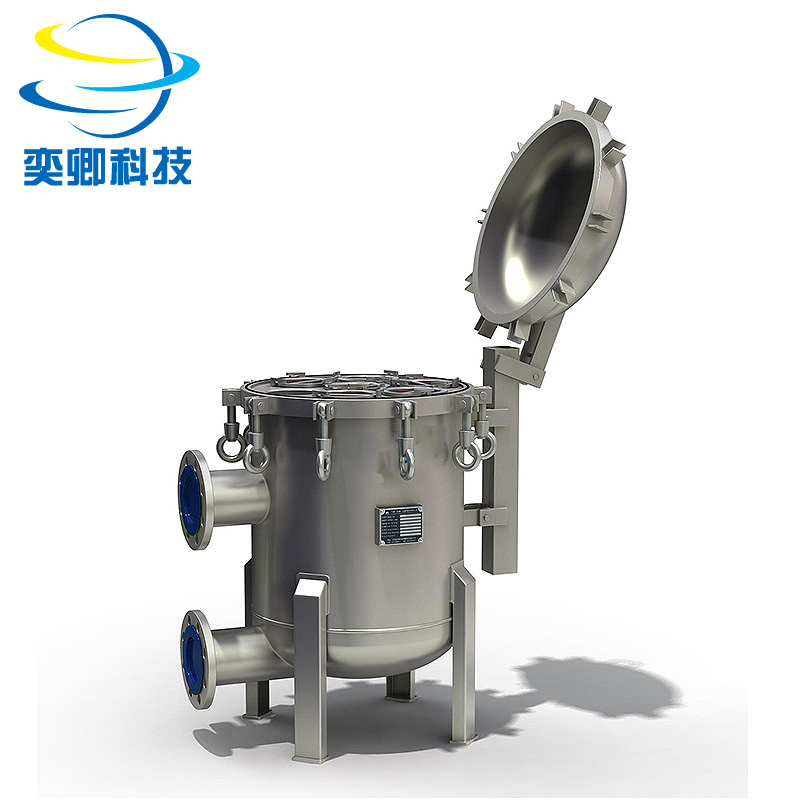

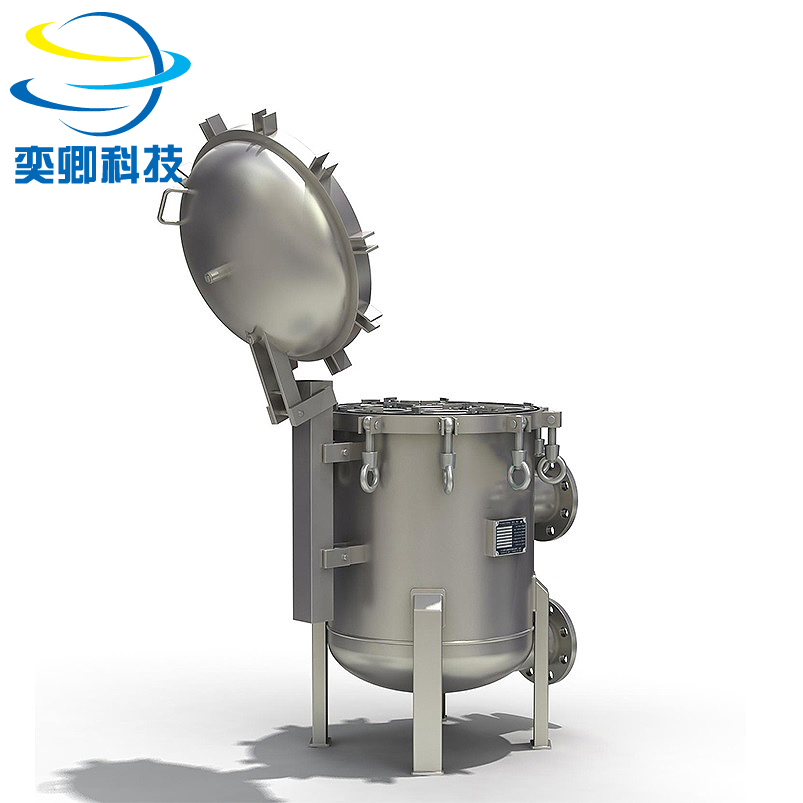

上海奕卿过滤科技有限公司YQDSCL系列蚌开式袋式过滤器采用吊环螺栓紧固垂直开盖的密闭方式，配合高品质的法兰和密封圈，具有良好的密封防漏性能，蚌开式袋式过滤器内部独特的三点旋转压紧装置起到了优良的密封作用，配合奕卿科技设计的滤袋设计，保证了过滤器的安全稳定工作。蚌开式自平衡开盖机构可使顶盖垂直开启关闭，相比于传统的旋转式袋式过滤器大大减小了设备占用的空间。蚌开式袋式过滤器顶滤盖可以在任一角度都处于重力平衡状态，减轻了开闭滤器的工作强度。
产品参数Product parameters
|
滤器型号 |
滤袋 |
滤袋数量 |
理论流量 |
设计压力 |
设计温度 |
过滤面积 |
进出口法兰 |
|
YQDS-CL-3 |
#02 |
3 |
120 m3/h |
10.0bar |
120℃ |
1.5m2 |
3” - 4” |
|
YQDS-CL-4 |
#02 |
4 |
160 m3/h |
10.0bar |
120℃ |
2.0 m2 |
3” - 6” |
|
YQDS-CL-5 |
#02 |
5 |
200 m3/h |
10.0bar |
120℃ |
1.5 m2 |
4” - 6” |
|
YQDS-CL-6 |
#02 |
6 |
240 m3/h |
10.0bar |
120℃ |
3.0 m2 |
4” - 6” |
|
YQDS-CL-8 |
#02 |
8 |
320 m3/h |
10.0bar |
120℃ |
4.0 m2 |
6” - 8” |
|
YQDS-CL-10 |
#02 |
10 |
400 m3/h |
10.0bar |
120℃ |
5.0 m2 |
8” - 10” |
|
YQDS-CL-12 |
#02 |
12 |
480 m3/h |
10.0bar |
120℃ |
6.0 m2 |
8” - 10” |
|
YQDS-CL-14 |
#02 |
14 |
560 m3/h |
10.0bar |
120℃ |
7.0 m2 |
8” - 10” |
|
YQDS-CL-16 |
#02 |
16 |
640 m3/h |
10.0bar |
120℃ |
8.0 m2 |
8” - 12” |
|
YQDS-CL-18 |
#02 |
18 |
720 m3/h |
10.0bar |
120℃ |
9.0 m2 |
10” - 14” |
|
YQDS-CL-20 |
#02 |
20 |
800 m3/h |
10.0bar |
120℃ |
10.0 m2 |
10” - 14” |
|
YQDS-CL-22 |
#02 |
22 |
880 m3/h |
10.0bar |
120℃ |
11.0 m2 |
12” - 18” |
|
YQDS-CL-24 |
#02 |
24 |
960 m3/h |
10.0bar |
120℃ |
12.0 m2 |
14” - 18” |
产品资料Product information
1.吊环螺栓设计，操作安全、方便，经济实用，设备可选材质SUS304/316L；
2.独特的重力平衡开盖机构，顶盖开启轻松省力，单人单手即可很简单的完成操作；
3.奕卿科技生产的蚌开式袋式过滤器设计紧凑，很大程度的减少了设备占用空间，底部水平切向侧进侧出及排污阀设计，减少液体的损失，适用大流量和大固含量的过滤工况；

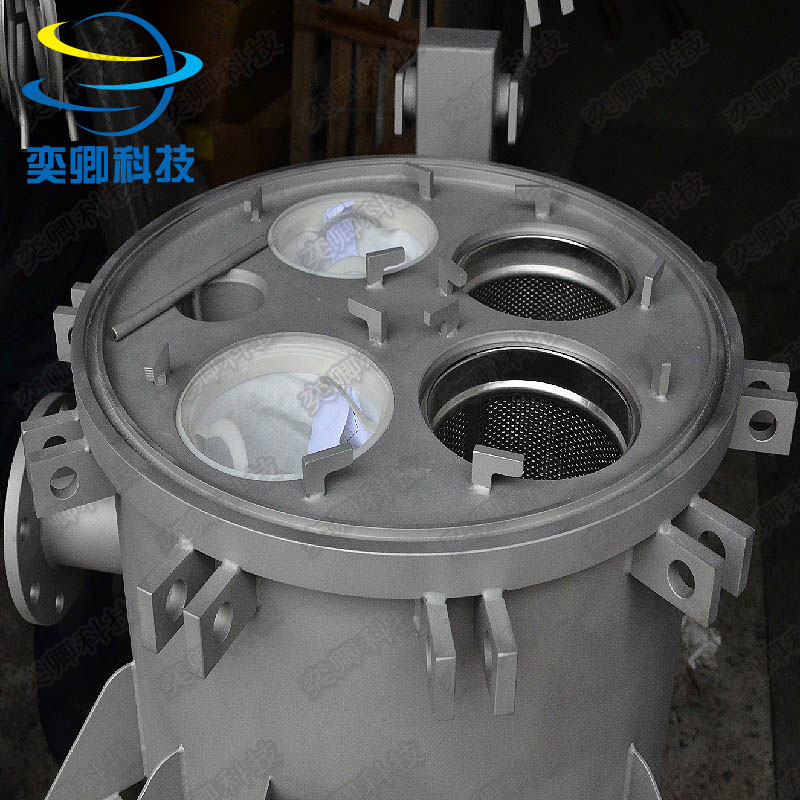

4..奕卿科技袋式过滤器采用独特机械弹簧垂直开盖设计，快捷的操作，螺栓组合经济选择，内部独特的三点压紧装置确保良好的滤袋密封性，避免液体旁漏；
5.表面处理：可哑光喷砂或卫生级镜面抛光。
