产品名称:DSCK袋式过滤器
产品型号:YQDSCK系列
产品简介:

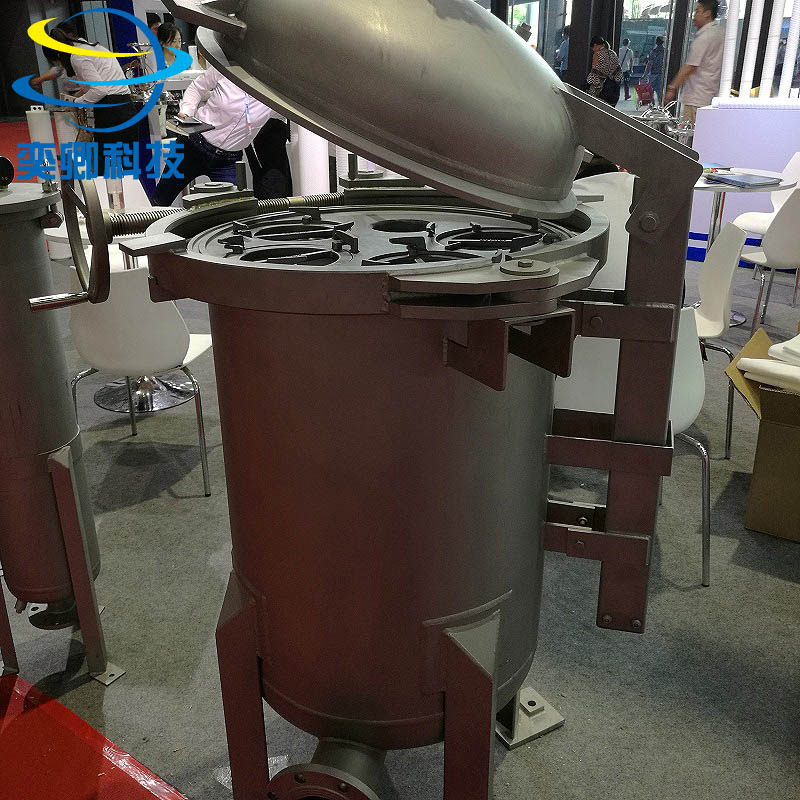

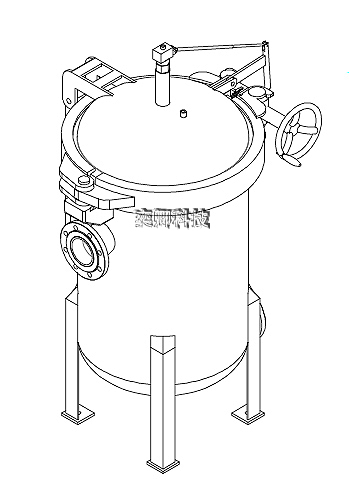

垂直快开式袋式过滤器是一种新型的过滤系统,过滤器内部由网篮支撑着滤袋,液体由入口流进,经滤袋过滤后流出,杂质则被拦截在滤袋中。滤袋可更换或清洗后继续使用。

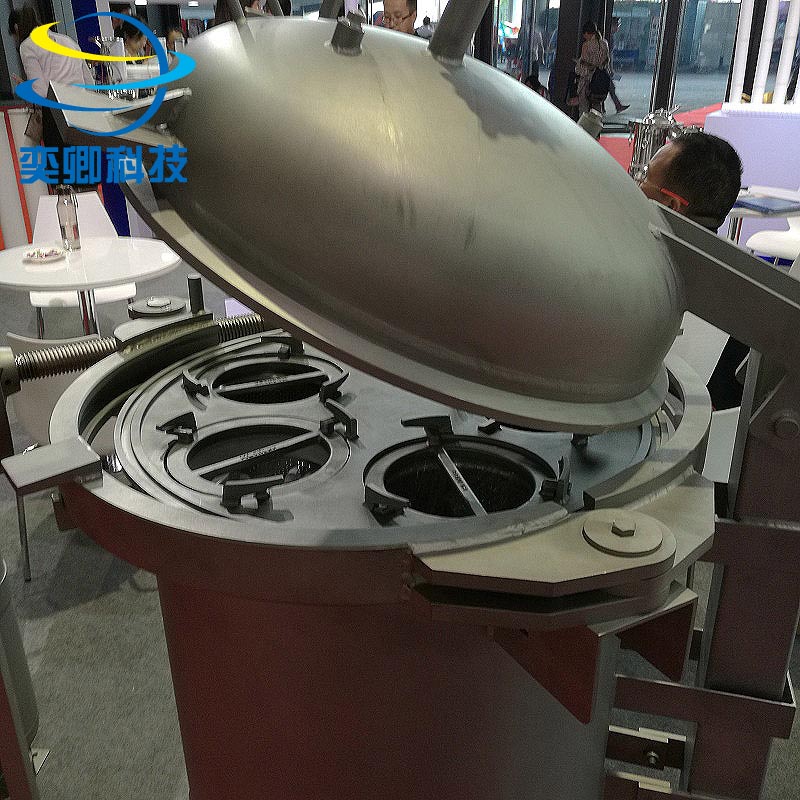

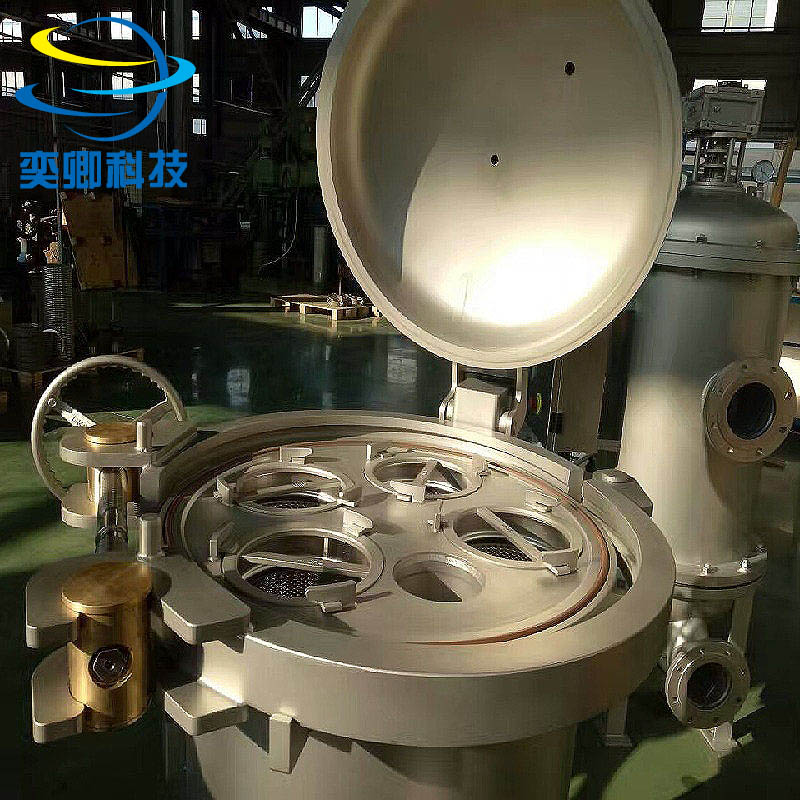

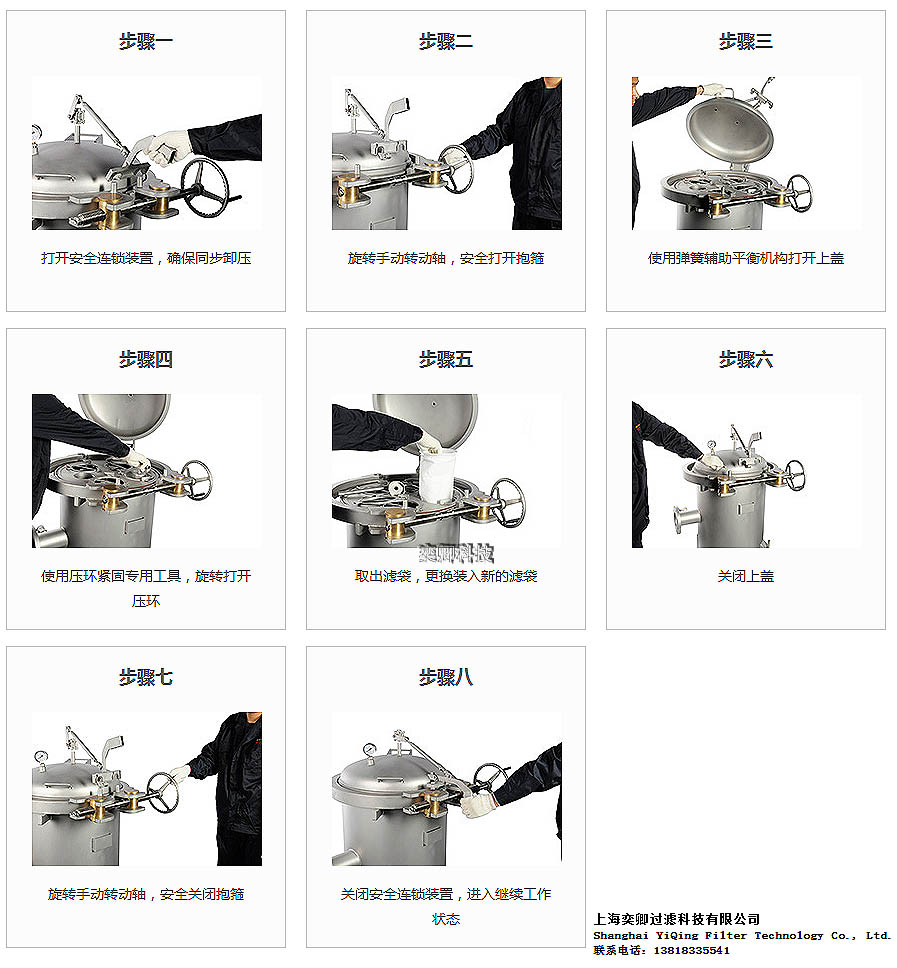

奕卿科技快开式袋过滤器改进了传统的摇臂式开启方式,采用了人性化设计的快开式开闭滤盖机构。快开式袋式过滤器特别适用于需要经常更换过滤袋或者在连续生产时需要快速切换过滤器的工况。抱箍+摇轮的开闭方式相对于传统的吊环螺栓,操作工人可以定点操作,开闭只需20秒,工作效率大大提高,节省了人工成本。奕卿科技独特的自平衡机构可使滤盖垂直开闭,减小了设备占用空间,顶盖可停留在任何角度,安全的结构设计避免操作人员受伤。
器型 |
滤袋 尺寸 |
滤袋数量 |
理论流量 |
设计压力 |
设计温度 |
过滤面积 |
进出口法兰 |
YQDS-CK-3 |
#02 |
3 |
120 m³/hour |
10.0bar |
120℃ |
1.5 ㎡ |
3”- 4” |
YQDS-CK-4 |
#02 |
4 |
160 m³/hour |
10.0bar |
120℃ |
2.0 ㎡ |
3”- 6” |
YQDS-CK-5 |
#02 |
5 |
200 m³/hour |
10.0bar |
120℃ |
2.5 ㎡ |
4”- 6” |
YQDS-CK-6 |
#02 |
6 |
240 m³/hour |
10.0bar |
120℃ |
3.0 ㎡ |
4”- 6” |
YQDS-CK-7 |
#02 |
7 |
280 m³/hour |
10.0bar |
120℃ |
3.5 ㎡ |
6”- 8” |
YQDS-CK-8 |
#02 |
8 |
320 m³/hour |
10.0bar |
120℃ |
4.0 ㎡ |
8”- 10” |
YQDS-CK-9 |
#02 |
9 |
360 m³/hour |
10.0bar |
120℃ |
4.5 ㎡ |
8”- 10” |
YQDS-CK-12 |
#02 |
12 |
480 m³/hour |
10.0bar |
120℃ |
6.0 ㎡ |
8”- 10” |
YQDS-CK-17 |
#02 |
17 |
680 m³/hour |
10.0bar |
120℃ |
8.5 ㎡ |
10”- 20” |
YQDS-CK-20 |
#02 |
20 |
800 m³/hour |
10.0bar |
120℃ |
10.0 ㎡ |
10”- 20” |
YQDS-CK-23 |
#02 |
23 |
920 m³/hour |
|
120℃ |
11.5 ㎡ |
10”- 20” |
产品特色:
1.奕卿科技的人性化设计,机械式V型抱箍锁紧,操作便捷,安全可靠;

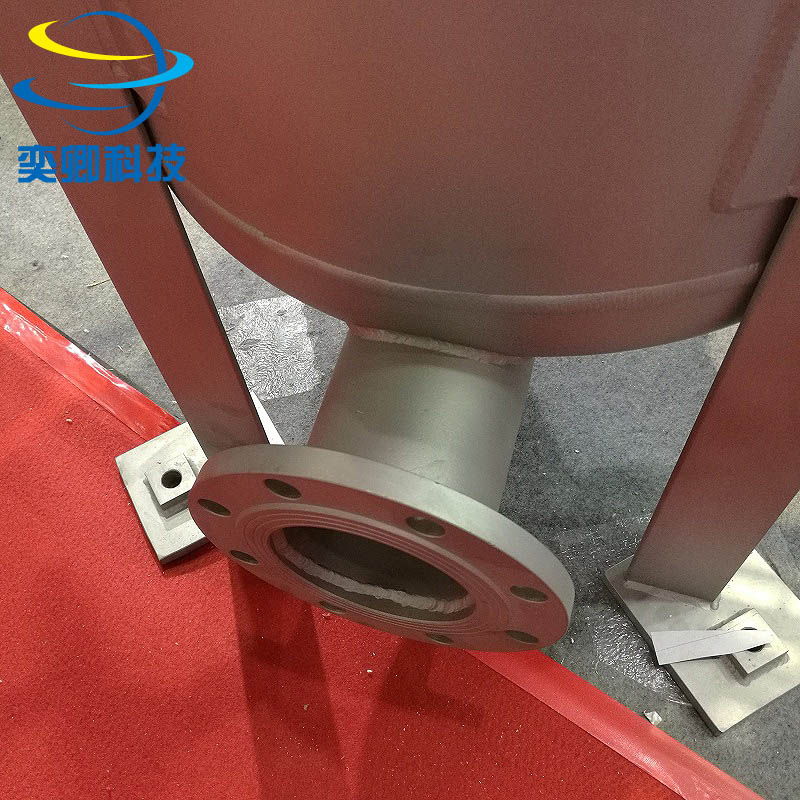

2.快开式袋式过滤器优化出口,使得排污彻底,底部预留排污阀,工人操作方便;
3.快开式袋式过滤器设计紧凑,占地面积小,同时优良的密封设计,底部出口,减少液体的损失;
4.新型的重力平衡机构,顶盖开启非常轻松省力,单手便可完成操作;
5.三点压紧装置确保良好的滤袋密封性,避免液体旁漏、渗滤;
6.可以提供满足中国 GB-150、ASME、CE压力容器认可的标准产品。

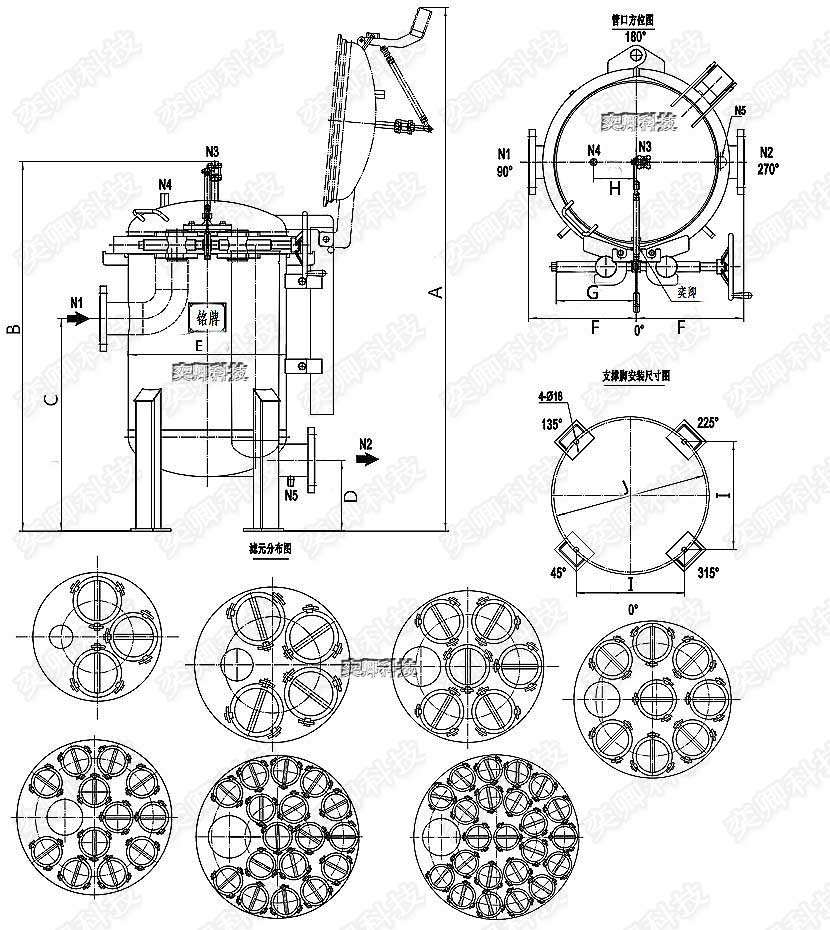

产品尺寸 |
3袋式 (mm) |
4袋式 (mm) |
6袋式 (mm) |
8袋式 (mm) |
12袋式 (mm) |
17袋式 (mm) |
23袋式 (mm) |
A |
1806 |
1845 |
2010 |
2120 |
2390 |
2550 |
2805 |
B |
1295 |
1300 |
1375 |
1400 |
1490 |
1520 |
1690 |
C |
800 |
750 |
750 |
750 |
800 |
775 |
870 |
D |
225 |
250 |
260 |
260 |
300 |
300 |
350 |
E |
DN500,T=3 |
DN550,T=4 |
DN650,T=5 |
DN750,T=5 |
DN950,T=6 |
DN1050,T=8 |
DN1200,T=8 |
F |
370 |
380 |
430 |
500 |
625 |
720 |
800 |
G |
283 |
283 |
283 |
283 |
283 |
283 |
283 |
H |
150 |
150 |
150 |
150 |
200 |
200 |
200 |
I |
346.5 |
382 |
452.5 |
527 |
672 |
742.5 |
848.5 |
J |
490 |
540 |
640 |
745 |
950 |
1050 |
1200 |
尺寸为近似值,仅供参考。 安装时,可根据需要提供精确尺寸。 |
参数规格 |
3袋式 |
4袋式 |
6袋式 |
8袋式 |
12袋式 |
17袋式 |
23袋式 |
进液口N1 |
法兰口:DN80 PN16 |
法兰口:DN100 PN16 |
法兰口:DN150 PN16 |
法兰口:DN150 PN16 |
法兰口:DN200 PN16 |
法兰口:DN250 PN16 |
法兰口:DN250 PN16 |
出液口 N2 |
法兰口:DN80 PN16 |
法兰口:DN100 PN16 |
法兰口:DN150 PN16 |
法兰口:DN150 PN16 |
法兰口:DN200 PN16 |
法兰口:DN250 PN16 |
法兰口:DN250 PN16 |
排气口N3 |
外螺纹 1/2” |
||||||
压力表N4 |
内螺纹1/4” |
||||||
排污口N5 |
外螺纹 1/2” |
||||||
过滤元件 |
滤袋:180*810 |
||||||
设计压力 |
1.0Mpa |
||||||
设备重量 |
165KG |
190KG |
270KG |
320KG |
595KG |
895KG |
994KG |
密封圈 |
FEP(包氟)、NBR(丁氰橡胶)、EPDM(三元乙丙橡胶)、BUNA-N(丁腈橡胶)、silicone(硅橡胶)、VITON(氟素橡胶) |
