基础信息Product information

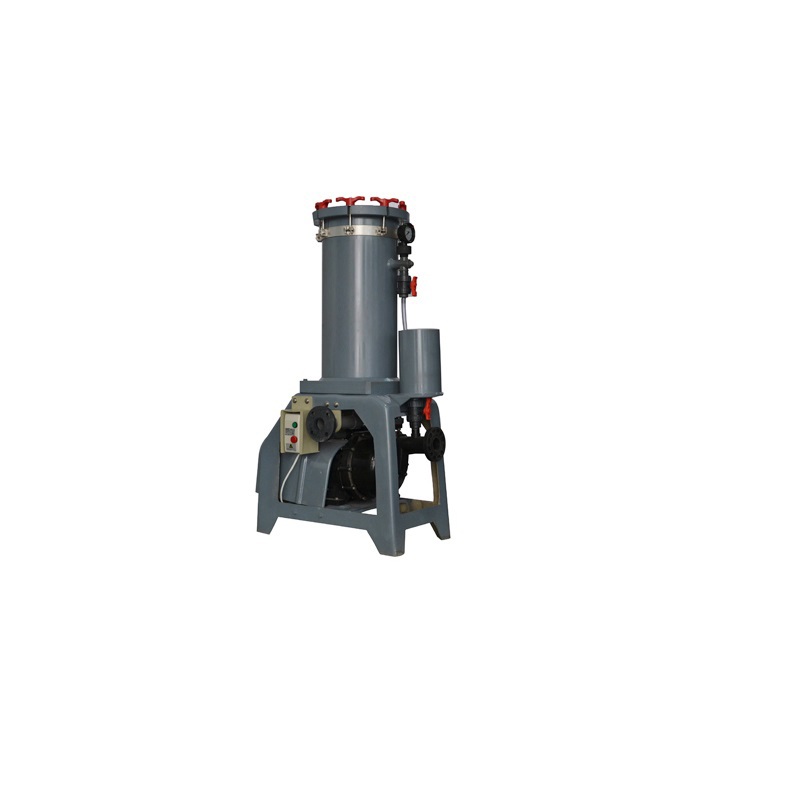

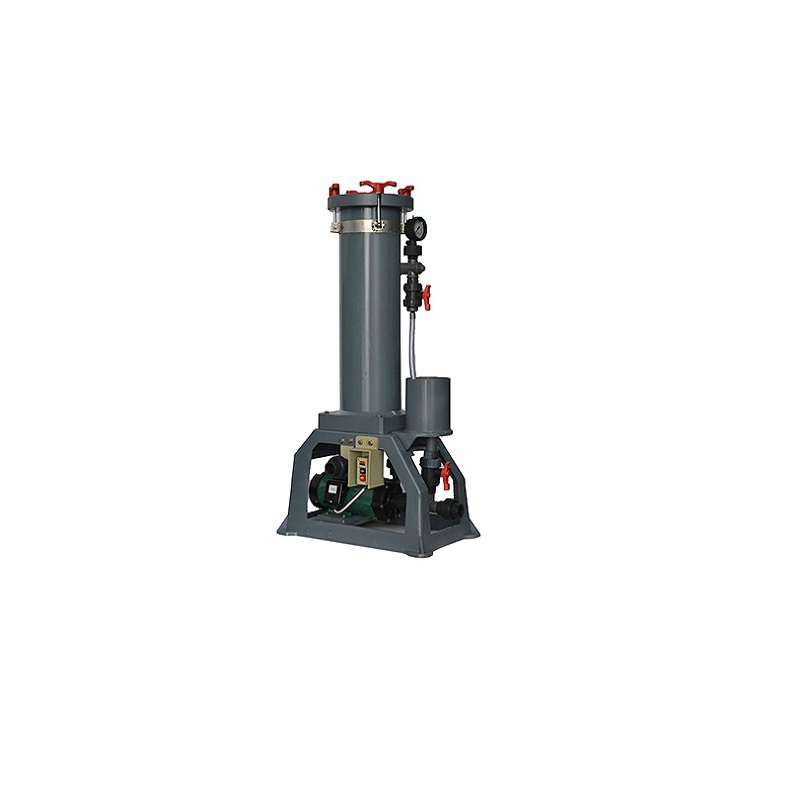

产品名称：XSPG精密滤芯过滤器

产品型号：YQXSPG

产品简介：

XSPG精密滤芯过滤器广泛应用与电镀、涂装、PCB线路板、蚀刻、废气、污水处理等各种电镀及表面处理工艺中的酸碱药液过滤。

产品特性Product characteristics

产品介绍：

1. 使用温度65度以下；
2. 本过滤机采用PE或PVC材质制成，可耐铬酸液及各种酸碱液体；
3. 泵浦采用PVDF材质制成，可选用自吸式泵浦与磁力泵；
4. 滤材采用锁螺型，密封性好，滤桶内无任何金属材质接触药水；
5. 标准配备，法兰及法兰垫片，螺丝。

适用范围：

广泛应用与电镀、涂装、PCB线路板、蚀刻、废气、污水处理等各种电镀及表面处理工艺中的酸碱药液过滤。

产品参数Product parameters

产品资料Product information

电镀过滤机如何选型：

（1）根据药液成分，浓度，温度选择泵浦或过滤机材质

PVDF适用条件：温度高可耐100度，耐强酸（高温化学镍，六价铬，双氧水，氢氟酸，王水，化骨水等）。

FRPP适用条件：温度高可耐80度，耐一般酸碱（少数不耐，如六价铬酸，但可用PVC ）。

（2）根据客户要求，适用场合选择合适的泵浦或过滤机种类

过滤机：电镀过滤机，废酸处理用活性炭处理机，化学镀镍用化学镍过滤机，镀硬铬用铬酸过滤机。

泵浦: 磁力泵（电泳漆，镀珍珠镍，小型过滤机—气泡很少）；立式泵（电泳涂装，废气处理，化学镍过滤机—可用于含结晶颗粒的液体，耐空转）；自吸泵（电镀药液输送，废水处理—自吸力强，通用泵，造价低）。

（3）镀种对选型的影响

a.镀锌，镀铜有酸碱镀，酸镀用滤芯滤袋一般精度1-5U；碱度铜可用5U，碱镀锌一般要用10-20U滤芯滤袋。用化学药液过滤机（电镀过滤机）。

b.镀镍：电镀，一般50几度，有水雾镀，珍珠镀又叫沙丁镀（气泡要求严，用磁力泵），可用一般滤机。化学镀，专用镀镍过滤机（立式泵），高温选PVDF材质泵，低温用FRPP材质的。

c.镀铬：有三价铬和六价铬（硬铬）之分，由于酸性影响不同，三价用（FRPP泵浦）普通电镀滤机就行，六价用（PVDF泵浦）铬酸过滤机（滤筒PVC)。

（4）根据扬程，流量要求选泵浦；根据筒槽大小，循环次数选滤机（过滤量=筒槽容量*循环次数/小时）

例：槽长1M，宽0.7M,高1.2M，循环次数5—8次/小时，碱度的循环次数相对要求大一些。

答：1*0.7*1.2*8=6.7T,故选10吨的电镀过滤机

加药桶的作用？

1.加药（首次开启时）；

2.排出液体。

排气阀安装在上方的作用是第一时间将气体100%排到筒外；

气体为什么要排到筒外？

1.电机会把空气吸进来，造成泵浦进空气，对轴封造成影响；

2.有的药水不能进空气，会起化学反应，造成药水浪费，如珍珠镍。

化学镍过滤机为什么选立式泵？

温度在85℃以下，镍会吸冲，热水进来会融化，卧式泵里面有水，停下来就会析出结晶，析出多了会把叶轮堵住，造成损坏。立式泵的结构，电机在上，泵头入口在下，液体会自动下去。

化学镀的保养，在塑料表面镀金属，保养时用硝酸进行清洗。

泵浦选型，珍珠镍选用磁力泵，化学镍选用立式泵。
