产品中心您当前的位置:首页 > 产品中心 > 流体过滤系统 >耐腐蚀过滤设备 >XSPN精密滤芯过滤器

基础信息Product information

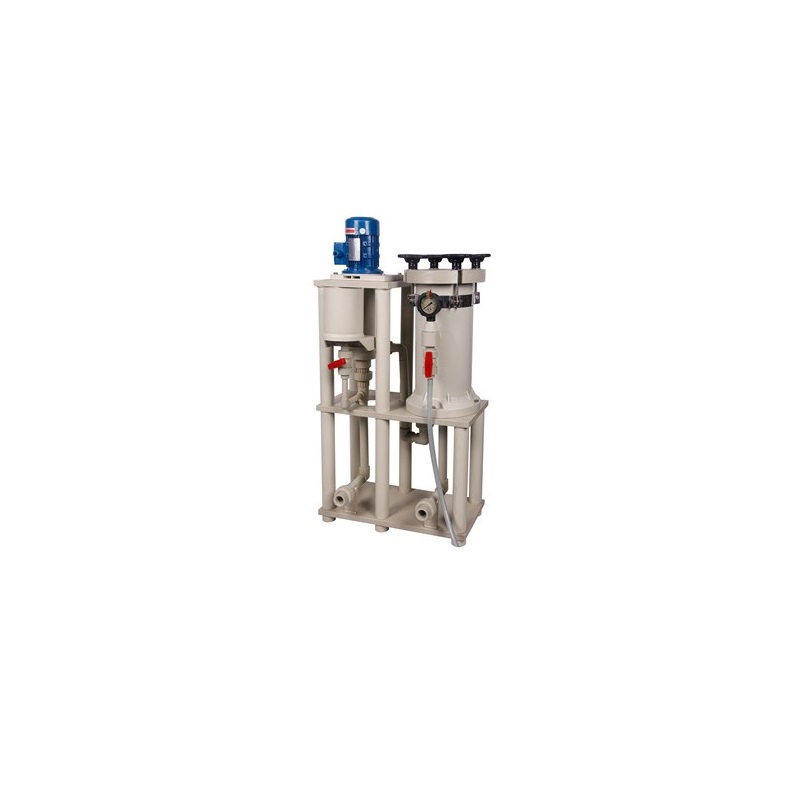

产品名称:XSPN精密滤芯过滤器

产品型号:YQXSPN

产品简介:

产品特性Product characteristics

产品介绍:

1、过滤桶采用PP一体射出成型,坚固耐用,泄漏
2、采用可空转化工泵浦,可空转使用,但有液面限制
3、滤芯式设计,精密过滤、操作简单,清洗容易。

适用范围:

广泛应用与电镀、涂装、PCB线路板、蚀刻、废气、污水处理各种电镀及表面处理工艺中的酸碱药液过滤

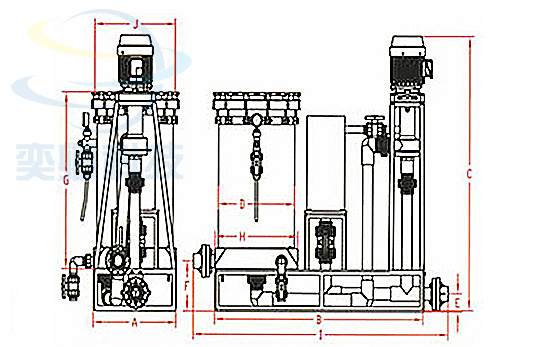

产品参数Product parameters

型号

A

B

C

D

E

F

G

H

I

J

YQXSPN1004SEO

230

846

950

255

245

98

500

224

1016

246

YQXSPN2004SE1

230

846

1260

219

240

98

800

224

1016

246

YQXSPN2006SE1

290

1200

1260

280

255

130

755

295

1320

350

YQXSPN2008SE2

360

1000

1260

345

100

230

860

360

1350

390

YQXSPN2012SE2

450

1130

1300

400

245

250

850

365

1350

470

YQXSPN2018SE3

500

1250

1350

450

255

265

860

475

1400

520



型号

YQXSPN1004

YQXSPN2004

YQXSPN2006

YQXSPN2008

YQXSPN2012

YQXSPN2018

滤材规格

10″×4

20″×4

20″×6

20″×8

20″×12

20″×18

过滤面积()

0.2

0.4

0.6

0.8

1.2

1.8

过滤量L/min

60

80

150

240

240

330

适用温度(℃以下)

65

65

65

65

65

65

泵浦功率(HP)

 1/2

 1/2

1

2

2

3

出入口径(inch)

1.5″×1″

1.5″×1″

2″×1.5″

2″×1.5″

2″×1.5″

2″×2″

机体重量(kg)

40

42

78

90

100

120

产品资料Product information

电镀过滤机如何选型:

1)根据药液成分,浓度,温度选择泵浦或过滤机材质

PVDF适用条件:温度高可耐100度,耐强酸(高温化学镍,六价铬,双氧水,氢氟酸,王水,化骨水等)。

FRPP适用条件:温度高可耐80度,耐一般酸碱(少数不耐,如六价铬酸,但可用PVC )

2)根据客户要求,适用场合选择合适的泵浦或过滤机种类

过滤机:电镀过滤机,废酸处理用活性炭处理机,化学镀镍用化学镍过滤机,镀硬铬用铬酸过滤机。

泵浦磁力泵(电泳漆,镀珍珠镍,小型过滤机—气泡很少);立式泵(电泳涂装,废气处理,化学镍过滤机—可用于含结晶颗粒的液体,耐空转);自吸泵(电镀药液输送,废水处理—自吸力强,通用泵,造价低)。

3镀种对选型的影响

a.镀锌,镀铜有酸碱镀,酸镀用滤芯滤袋一般精度1-5U;碱度铜可用5U,碱镀锌一般要用10-20U滤芯滤袋。用化学药液过滤机(电镀过滤机)。

b.镀镍:电镀,一般50几度,有水雾镀,珍珠镀又叫沙丁镀(气泡要求严,用磁力泵),可用一般滤机。化学镀,专用镀镍过滤机(立式泵),高温选PVDF材质泵,低温用FRPP材质的。

c.镀铬:有三价铬和六价铬(硬铬)之分,由于酸性影响不同,三价用(FRPP泵浦)普通电镀滤机就行,六价用(PVDF泵浦)铬酸过滤机(滤筒PVC)。

4)根据扬程,流量要求选泵浦;根据筒槽大小,循环次数选滤机(过滤量=筒槽容量*循环次数/小时)

例:槽长1M,宽0.7M,1.2M,循环次数58/小时,碱度的循环次数相对要求大一些。

答:1*0.7*1.2*8=6.7T,故选10吨的电镀过滤机

加药桶的作用?

1.加药(首次开启时);

2.排出液体。

排气阀安装在上方的作用是第一时间将气体100%排到筒外;

气体为什么要排到筒外?

1.电机会把空气吸进来,造成泵浦进空气,对轴封造成影响;

2.有的药水不能进空气,会起化学反应,造成药水浪费,如珍珠镍。

化学镍过滤机为什么选立式泵?

温度在85℃以下,镍会吸冲,热水进来会融化,卧式泵里面有水,停下来就会析出结晶,析出多了会把叶轮堵住,造成损坏。立式泵的结构,电机在上,泵头入口在下,液体会自动下去。

化学镀的保养,在塑料表面镀金属,保养时用硝酸进行清洗。

泵浦选型,珍珠镍选用磁力泵,化学镍选用立式泵。
