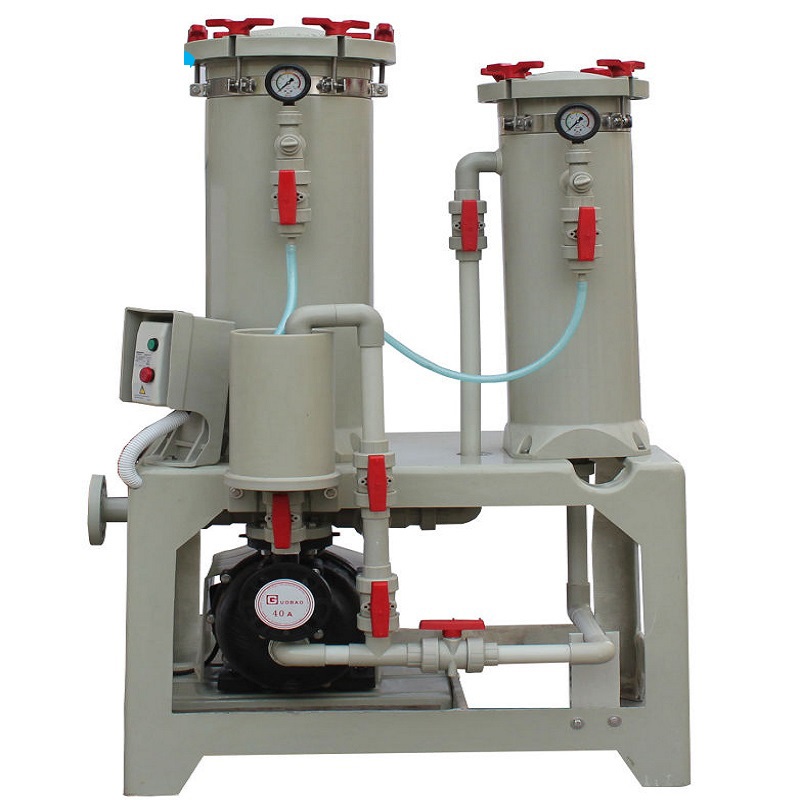

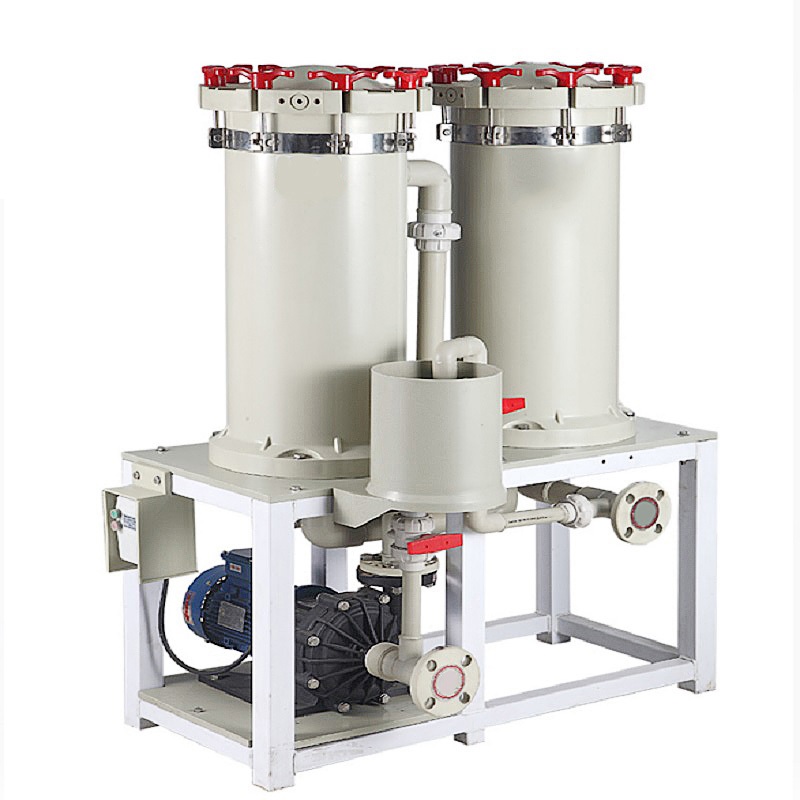

产品名称:XSPD精密滤芯过滤器
产品型号:YQXSPD
产品简介:
XSPD精密滤芯过滤器广泛应用与电镀、涂装、PCB线路板、蚀刻、废气、污水处理等各种电镀及表面处理工艺中的酸碱药液过滤。
产品介绍:
1、主过滤桶与活性碳过滤桶均采用桶身与主体座一体射出成型,耐高温及强酸碱,无泄漏和崩裂的现象,安全耐用。
2、高精密过滤,效率高,操作简单,易清洗。
3、主滤材组立式设计,各部件更换容易。
4、独特的内循环管及检测口,有效助滤粉及碳粉平均表面压力及取样测定,可防止漏碳,确保精密过滤质量。
5、线上更换活性炭不用停机,不会影响过滤机的流量和主过滤桶的压力,增大了活性炭的吸附面积。
6、活性炭使用周期更长,节约更换活性炭的成本。
7、过滤时活性碳不会流到主桶内,更不会污染电镀槽。
8、用途:五金、塑胶、电镀药液循环过滤制程,PCB电镀液过滤。
适用范围:
广泛应用与电镀、涂装、PCB线路板、蚀刻、废气、污水处理等各种电镀及表面处理工艺中的酸碱药液过滤。
型号 |
过滤量L/min |
过滤面积(㎡) |
滤材 |
适用温度 |
配置泵马力 |
出入口径 |
||
型号 |
规格 |
级数P |
功率HP |
|||||
YQXSPD2006 |
150 |
0.6 |
锁螺型 |
20″×6支 |
65 |
2 |
1 |
1.5″ |
YQXSPD2006 |
150 |
0.6 |
压板型 |
20″×6支 |
65 |
2 |
1 |
1.5″ |
YQXSPD2333 |
240 |
1.37 |
滤纸型 |
φ23cm×33片 |
65 |
2 |
1 |
1.5″ |
YQXSPD2008 |
240 |
0.8 |
锁螺型 |
20″×8支 |
65 |
2 |
1 |
1.5″ |
YQXSPD2008 |
240 |
0.8 |
压板型 |
20″×8支 |
65 |
2 |
1 |
1.5″ |
YQXSPD3033 |
330 |
2.47 |
滤纸型 |
φ20cm×33片 |
65 |
2 |
2 |
1.5″ |
YQXSPD4524 |
330 |
2.64 |
杨桃型 |
L45cm×24片 |
65 |
2 |
2 |
1.5″ |
YQXSPD2012 |
330 |
1.2 |
锁螺型 |
20″×12支 |
65 |
2 |
2 |
1.5″ |
YQXSPD2012 |
330 |
1.2 |
压板型 |
20″×12支 |
65 |
2 |
2 |
1.5″ |
YQXSPD3740 |
375 |
4.3 |
滤纸型 |
φ37cm×40片 |
65 |
2 |
3 |
2.0″ |
YQXSPD5928 |
375 |
4.8 |
杨桃型 |
L59×28片 |
65 |
2 |
3 |
2.0″ |
YQXSPD2018 |
375 |
1.8 |
压板型 |
20″×18支 |
65 |
2 |
3 |
2.0″ |
YQXSPD2018 |
375 |
1.8 |
锁螺型 |
20″×18支 |
65 |
2 |
3 |
2.0″ |
YQXSPD2024 |
450 |
2.4 |
锁螺型 |
20″×24支 |
65 |
2 |
5 |
2.0″ |

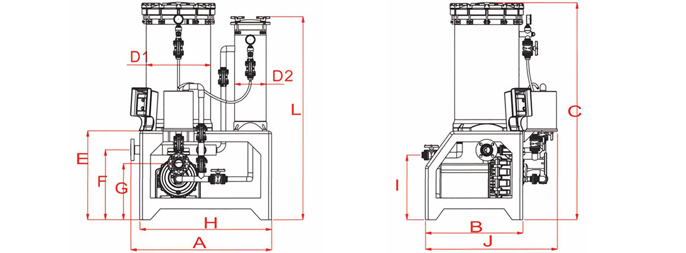

型号 |
A |
B |
C |
D1 |
D2 |
E |
F |
G |
H |
I |
J |
YQXSPD2006 |
890 |
600 |
1443 |
280 |
220 |
620 |
477 |
369 |
800 |
460 |
798 |
YQXSPD2008 YQXSPD2333 |
880 |
600 |
1453 |
280 |
220 |
620 |
477 |
369 |
800 |
460 |
798 |
YQXSPD3033 YQXSPD4524 |
971 |
660 |
1490 |
355 |
220 |
620 |
498 |
391 |
910 |
460 |
900 |
YQXSPD2012 |
971 |
660 |
1475 |
355 |
220 |
620 |
498 |
391 |
910 |
460 |
900 |
YQXSPD3740 YQXSPD5928 |
971 |
680 |
1536 |
450 |
220 |
620 |
487 |
392 |
910 |
453 |
920 |
YQXSPD2018 |
971 |
680 |
1516 |
450 |
220 |
620 |
487 |
392 |
910 |
453 |
920 |
1.人性化螺栓
根据力学设计大小适中,抗压更强的螺栓,让螺栓在你手中自由旋转,抗强压、不卡死、更耐用、更安全。
2.抗腐蚀隔膜压力表
传统安装的压力表,易生锈,压力膜片更容易腐蚀,导致压力表损坏没办法正确反应桶内压力;奕卿过滤机安全的隔膜压力表耐强腐蚀,显示更准确,以确保操作安全。
3.耐腐蚀磁力泵
奕卿耐腐蚀磁力泵泵头采用特殊精工设计,使用德国进口原料精密注塑成型,耐强腐蚀,绝无泄漏;采用品牌高效节能电机,运转更通畅、安静,使用年限更长久,高效节能帮客户不知不觉中省钱、赚钱。
4.压铸一体成型之滤筒设计
打破传统的焊接或卡扣式底座连接方式,根据有限元分析(FEA),精确计算滤筒底座承受的强度,采用进口原料一体压铸成型,耐高压、零泄漏,更放心。
5.设计安装分散型分流系统
实际安装分散型分流系统,使桶内流速均匀迅速,过滤更精密,避免出现局部压力过高使滤芯歪斜,而导致过滤不干净的可能。泵浦选型,珍珠镍选用磁力泵,化学镍选用立式泵。
