基础信息Product information

产品名称：XSP精密滤芯过滤器

产品型号：YQXSP

产品简介：

过滤机工作时，通过过滤机下面的泵浦电机动力将药液输送进过滤桶，再经过过滤机中的滤材吸附药液中的颗粒及杂质，后将过滤后的药液经滤芯中的滤管流入槽中循环使用。

产品特性Product characteristics

产品介绍：

过滤机工作时，通过过滤机下面的泵浦电机动力将药液输送进过滤桶，再经过过滤机中的滤材吸附药液中的颗粒及杂质，后将过滤后的药液经滤芯中的滤管流入槽中循环使用。

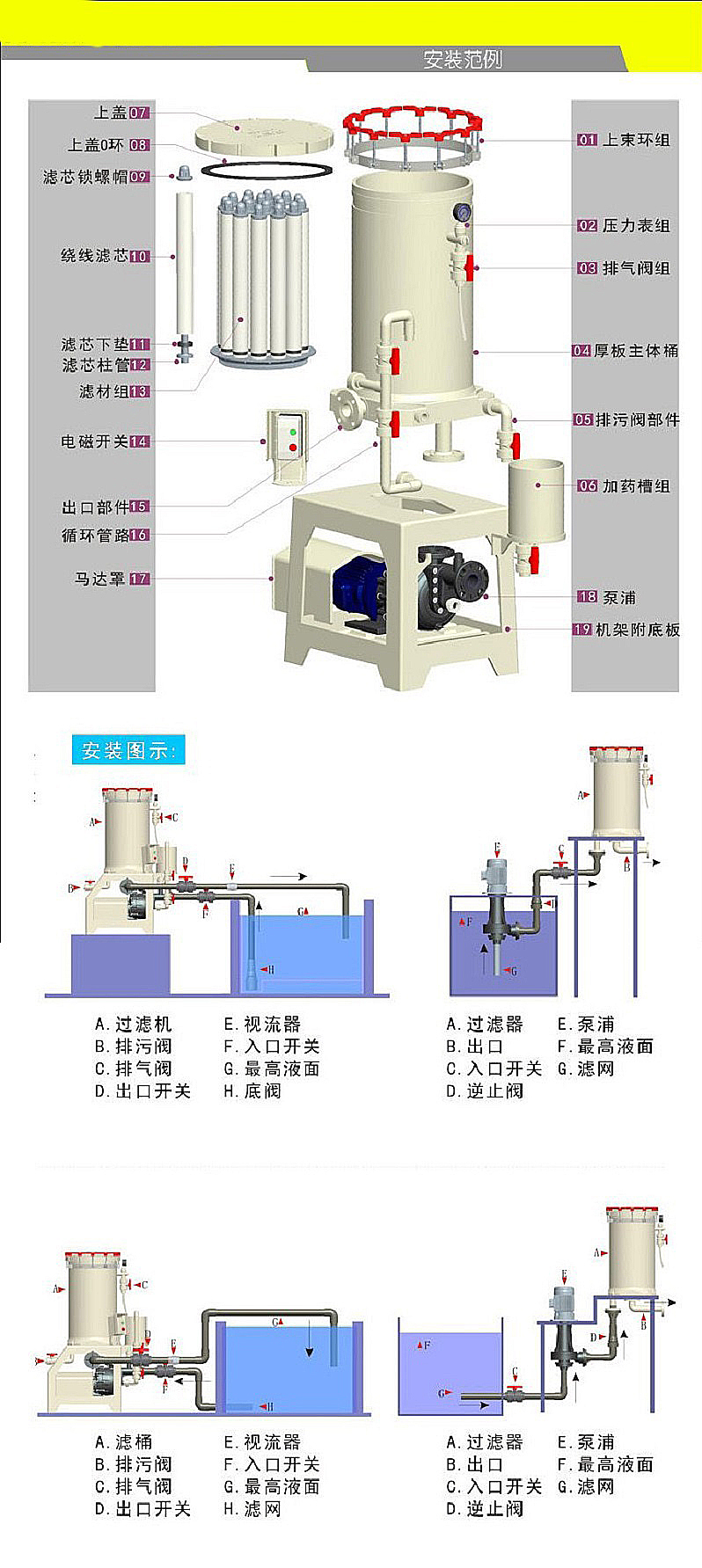

组成：上束环组-主体桶-压力表组-排气阀组-电磁开关-循环管路-加药槽组-泵浦-机架附底板-上盖-上盖O环-滤芯锁螺帽-线绕滤芯-滤芯下垫-滤芯柱管-滤材组-排污阀部件-出口部件-马达罩。

如何选型：

根据扬程，流量要求选泵浦；根据筒槽大小，循环次数选滤机（过滤量=筒槽容量*循环次数/小时）

例：槽长1M，宽0.7M,高1.2M，循环次数5—8次/小时，碱度的循环次数相对要求大一些。

答：1*0.7*1.2*8=6.7T,故选10吨的电镀过滤机。

适用范围：

广泛应用与电镀、涂装、PCB线路板、蚀刻、废气、污水处理等各种电镀及表面处理工艺中的酸碱药液过滤。

产品参数Product parameters

名称	型号	过滤量		出入口径	功率	适合槽子	长*宽*高（mm）	重量KG
电 镀 过 滤 机	YQXSP1001	20L/min	1T	20*20	40W	200L	400*340*900	13
	YQXSP2001	40L/min	2T	20*20	55W	400L	440*340*1050	15
	YQXSP1004	80L/min	4T	25*25	180W	600L	440*340*930	22
	YQXSP2004	80L/min	5T	25*25	260W	1000L	440*340*1170	27
	YQXSP2006	160L/min	10T	40*40	1HP	2000L	680*400*1460	73
	YQXSP2008	180L/min	13T	40*40	1~2HP	3000L	680*400*1460	85
	YQXSP2012	260L/min	15T	40*40	2HP	4000L	680*455*1490	92
	YQXSP2018	340L/min	20T	50*50	3HP	6000L	680*540*1540	115
	YQXSP3018	500L/min	30T	50*50	3~5HP	8000L	680*540*1800	136

产品资料Product information

1.人性化螺栓

根据力学设计大小适中，抗压更强的螺栓，让螺栓在你手中自由旋转，抗强压、不卡死、更耐用、更安全。













2.抗腐蚀隔膜压力表

传统安装的压力表，易生锈，压力膜片更容易腐蚀，导致压力表损坏没办法正确反应桶内压力；奕卿过滤机安全的隔膜压力表耐强腐蚀，显示更准确，以确保操作安全。















3.耐腐蚀磁力泵

奕卿耐腐蚀磁力泵泵头采用特殊精工设计，使用德国进口原料精密注塑成型，耐强腐蚀，绝无泄漏；采用品牌高效节能电机，运转更通畅、安静，使用年限更长久，高效节能帮客户不知不觉中省钱、赚钱。

4.压铸一体成型之滤筒设计

打破传统的焊接或卡扣式底座连接方式，根据有限元分析(FEA)，精确计算滤筒底座承受的强度，采用进口原料一体压铸成型，耐高压、零泄漏，更放心。













5.设计安装分散型分流系统

实际安装分散型分流系统，使桶内流速均匀迅速，过滤更精密，避免出现局部压力过高使滤芯歪斜，而导致过滤不干净的可能。泵浦选型，珍珠镍选用磁力泵，化学镍选用立式泵。
