产品中心您当前的位置：首页 > 产品中心 > 流体过滤系统 >精密滤芯过滤器 >XSDL立式大通量滤芯过滤器
基础信息Product information

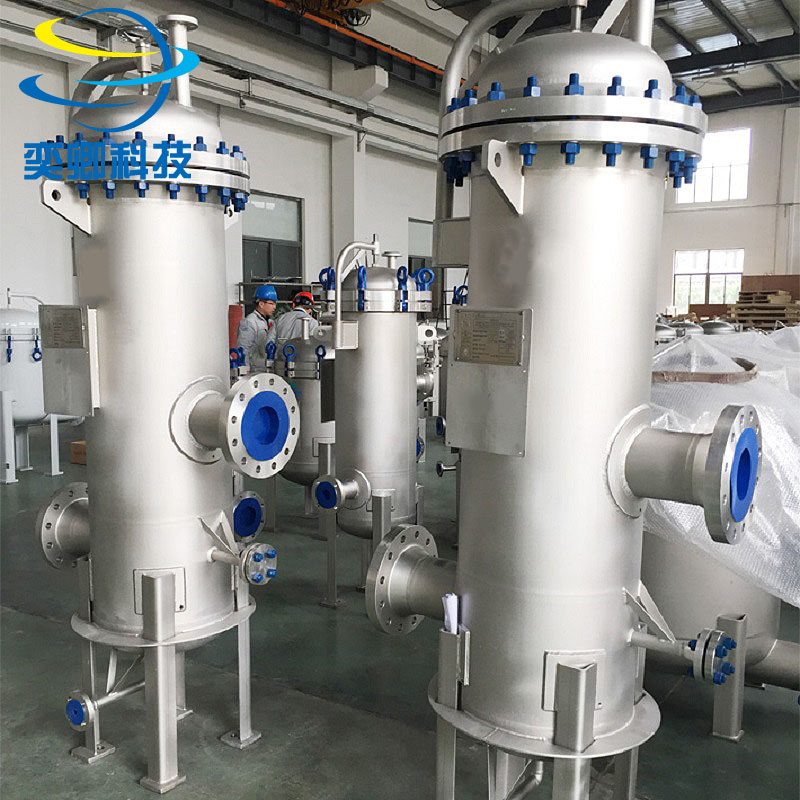

产品名称：XSDL立式大通量滤芯过滤器
产品型号：YQXSDL系列
产品简介：
上海奕卿科技大流量滤芯过滤器滤壳经过我司专业团队设计和不断创新改进，可以在紧凑的空间内实现更大流量的过滤要求，大限度降低用户采购成本且能满足过滤要求。大通量滤芯过滤器设备结构紧凑，工艺先进，整个生产过程都注入了本公司极其注重品质的制造精神。
产品特性Product characteristics
1.焊缝用全自动焊接技术，焊缝坚固美观，上海奕卿科技公司生产的大通量滤芯过滤器开盖结构均采用独特设计的快开法兰，可方便快捷的打开、锁紧设备，维护、更换滤芯也极其便捷；
2.大通量滤芯过滤器内有高强度不锈钢筒状支撑导杆与底板连接，安装滤芯时，可以方便快速的顺着支撑导杆精确装入，并对滤芯有效支撑保护。密封滤芯的底座，采用精密数控加工，并带有锥度，可精确的引导滤芯密封圈与底座紧密配合，杜绝任何物料的泄露。1微米的绝对过滤精度，可保证99.9%的过滤效率；
3.选择立式结构可以将过滤系统的占地面积小化，而卧式结构可以使安装、操作大程度地得以简化。可以根据实际需求，任意选择立式或者卧式结构。
产品参数Product parameters
|

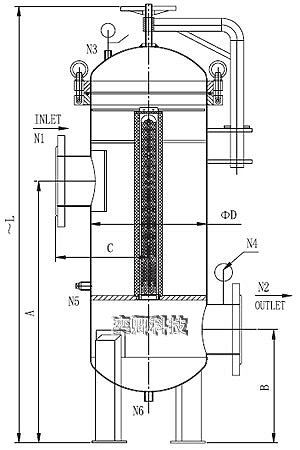

型号 |
滤芯数量 |
滤芯长度 |
直径 |
A |
B |
C |
E |
F |
L |
进出口 |
排污/放空 |
压力表口 |
设计流量 |
|
YQXS-DL-1 |
1 |
40" |
Ø200 |
1200 |
300 |
200 |
400 |
210 |
1700 |
DN80 |
G3/4" |
G1/4" |
40 |
|
YQXS-DL-2 |
2 |
40" |
Ø350 |
1200 |
300 |
275 |
550 |
370 |
1800 |
DN100 |
G3/4" |
G1/4" |
80 |
|
YQXS-DL-3 |
3 |
40" |
Ø400 |
1200 |
400 |
325 |
650 |
420 |
1950 |
DN125 |
G3/4" |
G1/4" |
120 |
|
YQXS-DL-4 |
4 |
40" |
Ø450 |
1200 |
450 |
350 |
700 |
470 |
2020 |
DN150 |
G3/4" |
G1/4" |
160 |
|
YQXS-DL-5 |
5 |
40" |
Ø500 |
1200 |
450 |
375 |
750 |
520 |
2070 |
DN200 |
G3/4" |
G1/4" |
200 |
|
YQXS-DL-6 |
6 |
40" |
Ø550 |
1200 |
500 |
400 |
800 |
570 |
2130 |
DN200 |
G3/4" |
G1/4" |
240 |
|
YQXS-DL-7 |
7 |
40" |
Ø600 |
1200 |
500 |
425 |
850 |
620 |
2170 |
DN250 |
G3/4" |
G1/4" |
280 |
|
YQXS-DL-8 |
8 |
40" |
Ø650 |
1200 |
550 |
450 |
900 |
670 |
2260 |
DN300 |
G3/4" |
G1/4" |
320 |
|
YQXS-DL-10 |
10 |
40" |
Ø700 |
1200 |
600 |
475 |
950 |
720 |
2350 |
DN350 |
G3/4" |
G1/4" |
400 |
|
YQXS-DL-12 |
12 |
40" |
Ø750 |
1200 |
600 |
500 |
1000 |
770 |
2370 |
DN350 |
G3/4" |
G1/4" |
480 |
|
YQXS-DL-14 |
14 |
40" |
Ø800 |
1200 |
650 |
525 |
1050 |
820 |
2460 |
DN400 |
G3/4" |
G1/4" |
560 |
产品资料Product information
滤器材质:：SS304 、316L;
密封形式：O型圈密封;
设备开启：快开法兰旋转开盖开启;
更换压差：2.0bar;
大压差：2.4bar;
大流量：80m³/（40″滤芯）;
高温度：90℃;
密封型式：O型圈密封;
表面处理：亚光喷珠;

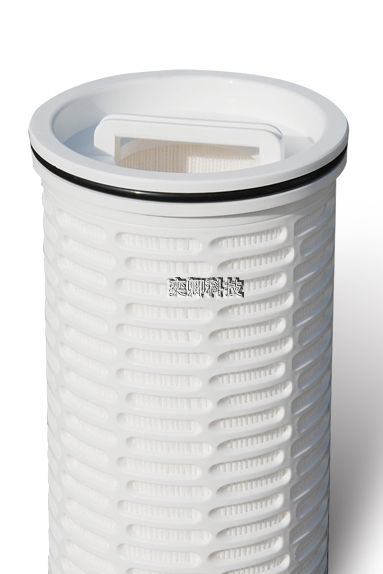

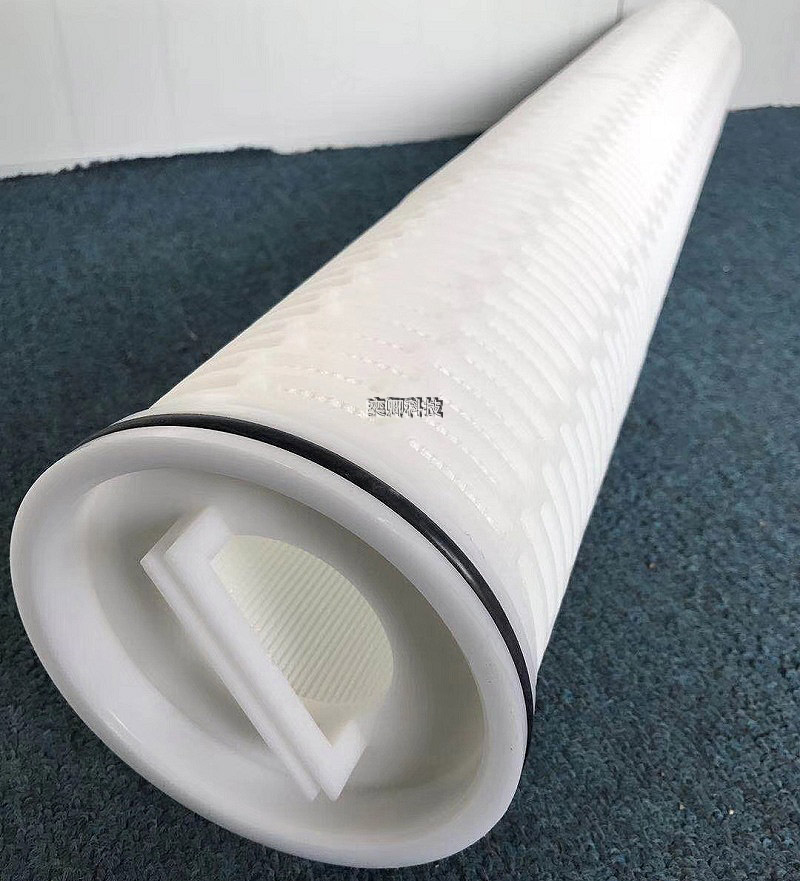

滤芯直径：6”；
过滤精度：1、3、5、10、20、30、50、70、100um等。

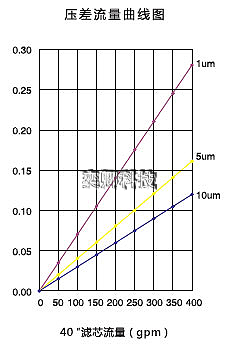

设备流量：见流量曲线图;
