基础信息Product information

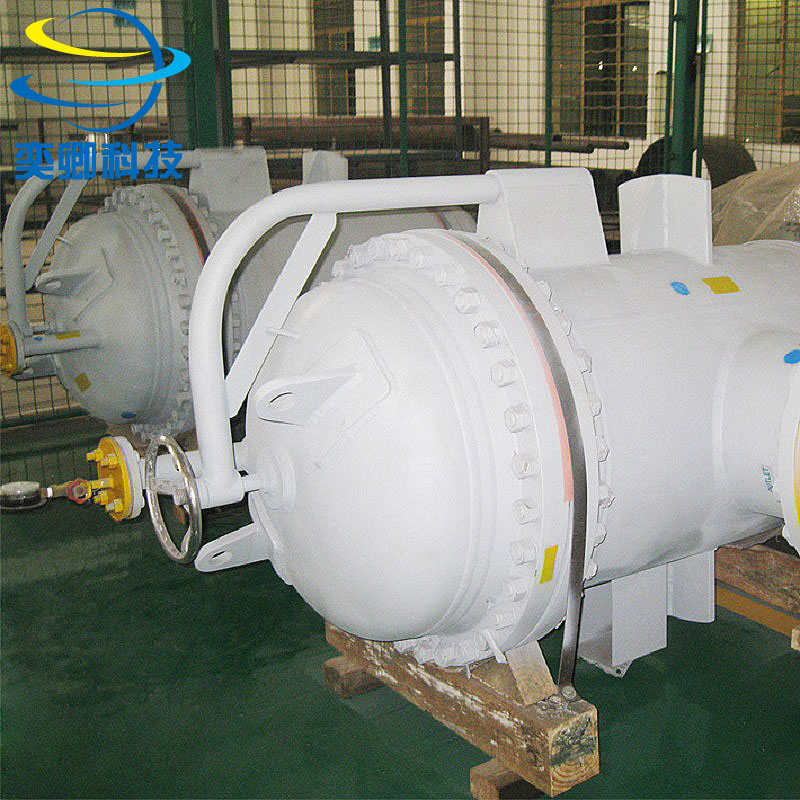

产品名称：XSDW卧式大通量滤芯过滤器
产品型号：YQXSDW系列
产品简介：
上海奕卿科技公司大通量精密滤芯过滤器采用大流量折叠滤芯，多用于水处理中流量较大的保安、清洗、反洗、冷凝液过滤等。本公司凭借多年生产过滤设备技术，经过对结构和工艺的不断改良，现生产的大通量精密滤芯过滤器，其结构紧凑，工艺先进，质量稳定可靠，在多个领域得到广泛的应用。 上海奕卿科技公司大通量滤芯过滤器设备优质大通量折叠滤芯，可获得更大的有效过滤面积，提升过滤效率，确保在有限的空间中达到稳定的过滤效果。
产品特性Product characteristics
1.上海奕卿科技公司设计的大通量滤芯过滤器单支40”滤芯流量高可达80m³/h；
2.奕卿过滤公司生产的精密滤芯过滤设备可根据空间，任意做卧式或立式结构；
3.本公司可以根据流量及精度要求，选配任意芯数和精度的过滤元件；
4.滤芯密封部位的隔板，采用数控精密镗孔，可保证绝无液体侧漏、渗滤的现象；
5.精密过滤器滤芯内外均有牢固的支撑，可保证设备在运行时滤芯无晃动及歪斜，确保密封性能；
6.设备开启采用吊环螺栓快速开启摇臂装置，维护设备及更换滤芯更加方便；

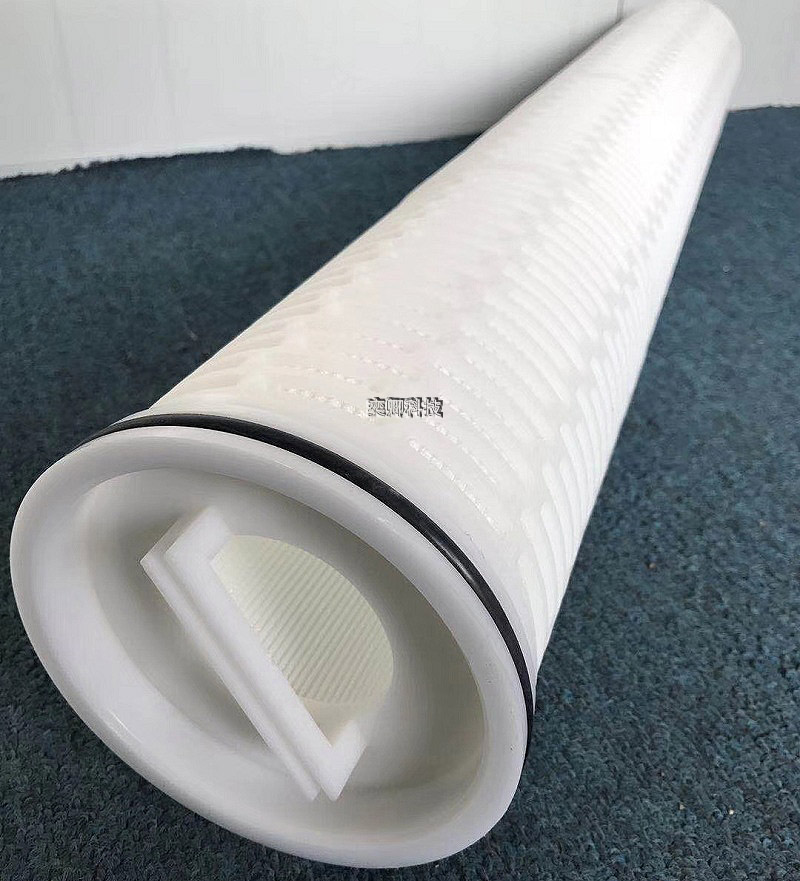

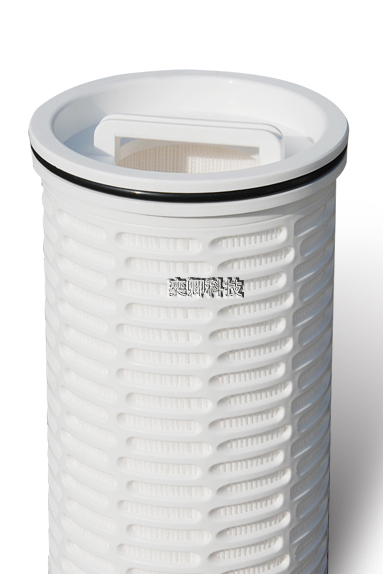

7.滤芯通用外形尺寸外径：6”；长度：40”或60”；
8.处理精度级别：1、3、5、10、20、30、40、70、90、150微米(μm)等。

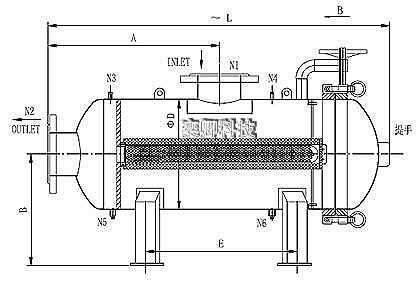

产品参数Product parameters
|
型号 |
滤芯数量 |
滤芯长度 |
D |
A |
B |
C |
E |
F |
L |
进出口 |
排污/放空 |
压力表口 |
设计流量 |
|
YQXS-DW-1 |
1 |
40" |
Ø200 |
800 |
400 |
600 |
800 |
140 |
1470 |
DN80 |
G3/4" |
G1/4" |
40 |
|
YQXS-DW-2 |
2 |
40" |
Ø350 |
800 |
450 |
725 |
800 |
200 |
1550 |
DN100 |
G3/4" |
G1/4" |
80 |
|
YQXS-DW-3 |
3 |
40" |
Ø400 |
800 |
450 |
775 |
800 |
250 |
1600 |
DN125 |
G3/4" |
G1/4" |
120 |
|
YQXS-DW-4 |
4 |
40" |
Ø450 |
800 |
475 |
825 |
800 |
300 |
1640 |
DN150 |
G3/4" |
G1/4" |
160 |
|
YQXS-DW-5 |
5 |
40" |
Ø500 |
800 |
550 |
925 |
800 |
350 |
1655 |
DN200 |
G3/4" |
G1/4" |
200 |
|
YQXS-DW-6 |
6 |
40" |
Ø550 |
800 |
575 |
975 |
800 |
400 |
1680 |
DN200 |
G3/4" |
G1/4" |
240 |
|
YQXS-DW-7 |
7 |
40" |
Ø600 |
800 |
600 |
1025 |
800 |
450 |
1700 |
DN250 |
G3/4" |
G1/4" |
280 |
|
YQXS-DW-8 |
8 |
40" |
Ø650 |
800 |
625 |
1075 |
800 |
500 |
1720 |
DN300 |
G3/4" |
G1/4" |
320 |
|
YQXS-DW-10 |
10 |
40" |
Ø700 |
800 |
700 |
1200 |
800 |
550 |
1740 |
DN350 |
G3/4" |
G1/4" |
400 |
|
YQXS-DW-12 |
12 |
40" |
Ø750 |
800 |
725 |
1250 |
800 |
600 |
1750 |
DN350 |
G3/4" |
G1/4" |
480 |
|
YQXS-DW-14 |
14 |
40" |
Ø800 |
800 |
750 |
1300 |
800 |
650 |
1790 |
DN400 |
G3/4" |
G1/4" |
560 |
产品资料Product information
1.设计压力：0.6～1.6MPA；
2.设计温度：5℃～100℃，超过80℃需告知；
3.密封型式：O型圈密封；
4.密封材质：丁腈橡胶、硅胶、氟橡胶，标准配置为硅胶密封；
5.接口形式： GB、HG、DIN、ANSI、JIS标准法兰；
6.推荐更换压差：2.0bar；
7.大更换压差：2.4bar；
8.表面处理：哑光喷砂/卫生级镜面抛光；
9.过滤精度： 1、3、5、10、20、30、40、70、90、150微米(μm)等；
10.滤器材质: SS304 、316L 、碳钢衬胶。
