产品名称:AMB板式密闭过滤器
产品型号:YQAMB/MB系列
产品简介:
高效板式密闭过滤机是目前医药、化工过滤活性炭、白土、硅藻土的理想澄清设备。自动排渣、无残液、容固量大,是该设备先进特点。
上海奕卿科技高效板式密闭过滤机(插板式过滤器)是我公司在借鉴国外技术的基础上,结合中国国情设计的替代进口的过滤设备,是更新换代的完全替代板框式滤布型压滤机的新一代高效过滤设备。板式密闭过滤器可用于调味品、酒类、油脂、石化、化工、石油、制药、饮料等行业的固液分离或者澄清性过滤的理想设备。过滤元件全部为不锈钢材质,由于整个过滤过程全部在密闭容器中进行,可以完美替代传统的“塑料板框压滤机”,该设备可定制为手动排渣和自动排渣,使用非常方便,杜绝了传统压滤机的“开放式”结构出现的漏料、污染等,而且过滤精度非常高,可以实现液体一次过滤一次澄清的效果。过滤面积从2平方到200平方供用户选择,根据过滤的工艺要求密闭容器有碳钢与不锈钢两种材质供用户选择。
型号 |
过滤 |
滤饼 |
处理能力(T/h) |
工作压力(MPa) |
工作 |
过滤缸 |
主机 |
|||
油脂 |
树脂 |
饮料 |
额定 |
设计 |
||||||
YQAMB/MB-2 |
2 |
30 |
0.4-0.6 |
1-1.5 |
1-3 |
0.1-0.4 |
0.5 |
≤150 |
120 |
300 |
YQAMB/MB-4 |
4 |
60 |
0.5-1.2 |
2-3 |
2-5 |
250 |
400 |
|||
YQAMB/MB-7 |
7 |
105 |
1-1.8 |
3-6 |
4-7 |
420 |
600 |
|||
YQAMB/MB-10 |
10 |
150 |
1.6-3 |
5-8 |
6-9 |
800 |
900 |
|||
YQAMB/MB-12 |
12 |
240 |
2-4 |
6-9 |
8-11 |
1000 |
1100 |
|||
YQAMB/MB-15 |
15 |
300 |
3-5 |
7-12 |
10-13 |
1300 |
1300 |
|||
YQAMB/MB-20 |
20 |
400 |
4-6 |
9-15 |
12-17 |
1680 |
1700 |
|||
YQAMB/MB-25 |
25 |
500 |
5-7 |
12-19 |
16-21 |
1900 |
2000 |
|||
YQAMB/MB-30 |
30 |
600 |
6-8 |
14-23 |
19-25 |
2300 |
2500 |
|||
YQAMB/MB-36 |
36 |
720 |
7-9 |
16-27 |
23-30 |
2650 |
3000 |
|||
YQAMB/MB-40 |
40 |
800 |
8-11 |
21-34 |
30-38 |
2900 |
3200 |
|||
YQAMB/MB-45 |
45 |
900 |
9-13 |
24-39 |
36-44 |
3200 |
3500 |
|||
YQAMB/MB-52 |
52 |
1040 |
10-15 |
27-45 |
42-51 |
3800 |
4000 |
|||
YQAMB/MB-60 |
62 |
1200 |
11-17 |
30-52 |
48-60 |
4500 |
4500 |
|||
YQAMB/MB-70 |
70 |
1400 |
12-19 |
36-60 |
56-68 |
5800 |
5500 |
|||
YQAMB/MB-80 |
80 |
1600 |
13-21 |
40-68 |
64-78 |
7200 |
6000 |
|||
YQAMB/MB-90 |
90 |
1800 |
14-23 |
43-72 |
68-82 |
7700 |
6500 |

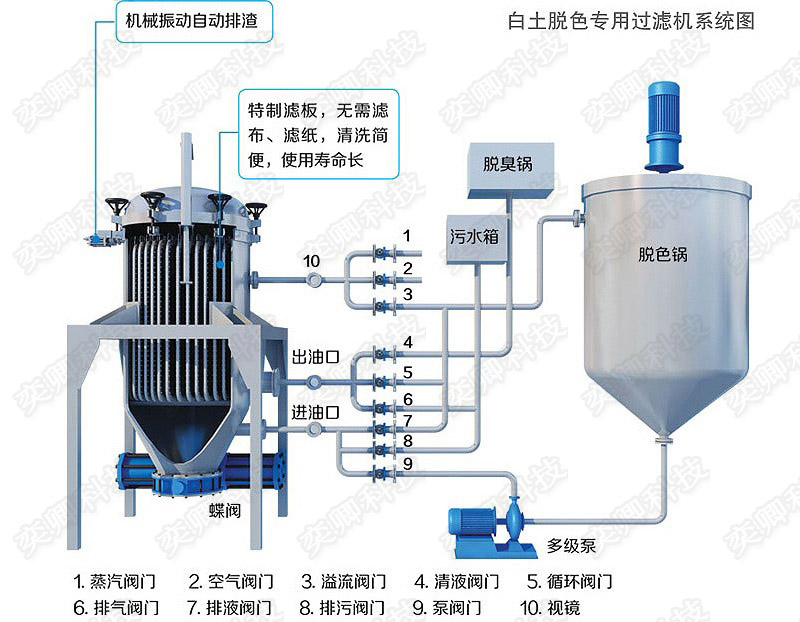

操作规程:
1、充满过滤罐
打开进料阀门和溢流阀门,开启泵阀门,使待滤液充满过滤罐,从溢流管视镜观察到液体流出时,说明原料液已注满罐。
2、预涂循环
过滤罐充满后,开启循环阀门,关闭溢流阀门,进行预涂循环。同时开启调节阀开启程度视压力表指针,压力应控制于0.1~0.4MPa之间,但绝对不能超过0.4Mpa(正常过滤也是如此)。 为了获得清晰的产品,助滤剂(白土、活性炭)等首先必须在滤网上形成预涂层(即滤饼),直至从出液管视镜看到清晰的滤液为止。预涂循环一般需要5~10分钟。
3、过滤
一旦过滤清晰后,慢慢开启清液阀门,同时慢慢关闭循环阀门,调节阀门到所需要的过滤速度,开始正式过滤,直到滤饼达到大的允许厚度(一般为20cm)或压力达到0.4Ma为止。在此过程中,为了维持滤饼的稳定,特别要注意在慢慢关闭循环阀门之前,要先慢慢开启清液阀门,这一点很重要。
4、压料
过滤结束后,先关闭进料阀门停止输液泵,再关调节阀门,开启进气阀门,进0.1~0.3MPa压缩空气,再慢慢开启循环阀门,使余料压回至原液贮罐。同时关闭清液阀门至能让少量的液体和空气能流过视镜为止,这样能保持滤饼不脱落。
5、滤饼吹干
压料结束后,开启正吹阀门,进0.3~0.4MPa的干饱和蒸汽。
6、滤饼卸除
滤饼吹干后,降低过滤罐内压力,当过滤罐内达到常压后,开启排渣阀门,再开反吹启阀门进0.3~0.6MPa压缩空气,振动器开始振动。正反吹阀门要间段式开关,即开1~2秒钟,关4~5秒钟,这样往复几次,滤饼即可以从滤网上卸除。
7、关闭蝶阀
当滤饼清除后,关闭所有阀门,以待下次过滤使用。如较长时间停机时,排渣阀门应关闭30°,且网板必须拿出来清洗。
