基础信息Product information

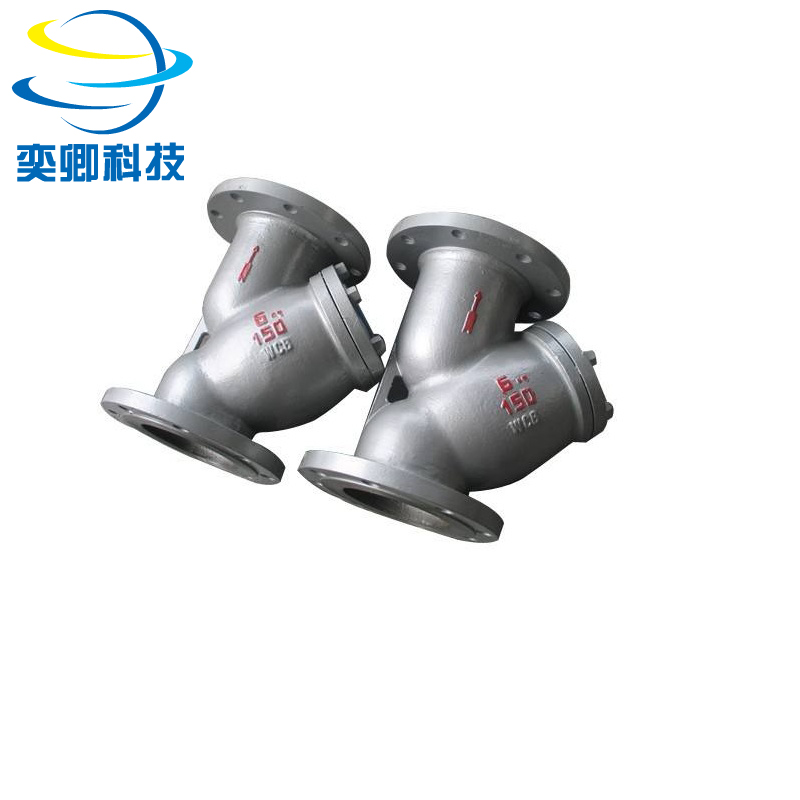

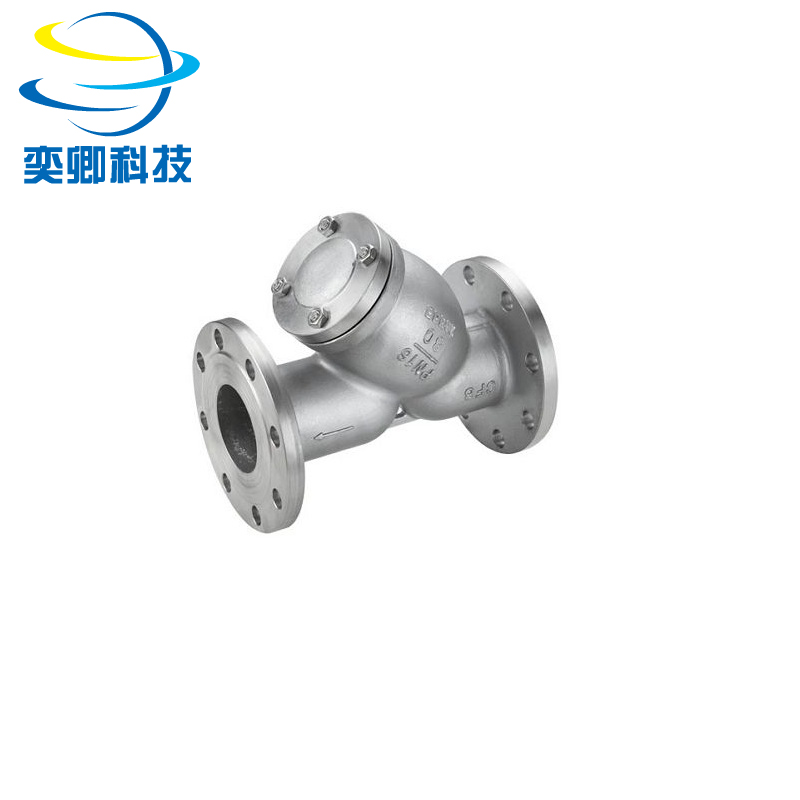

产品名称：Y型过滤器
产品型号：YQY系列
产品简介：
Y型过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短。 一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。
产品特性Product characteristics
1、进出口通径：
原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力：
按照过滤管路可能出现的高压力确定过滤器的压力等级。
3、孔目数的选择：
主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质：
过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢等材质的过滤器。
5、过滤器阻力损失计算
水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa。

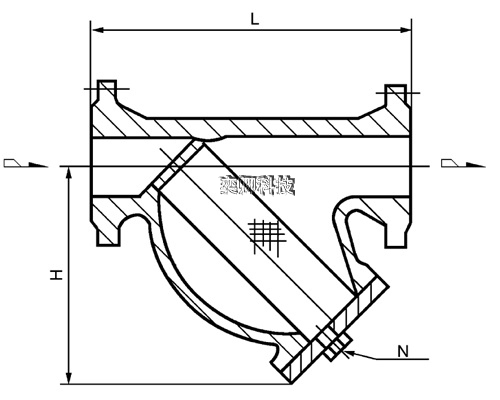

产品参数Product parameters
|
DN |
"英寸 |
L |
H |
参考重量kg |
|
15 |
1/2 |
125 |
70 |
2 |
|
20 |
3/4 |
145 |
70 |
3 |
|
25 |
1 |
160 |
80 |
3.8 |
|
32 |
1 1/4 |
180 |
90 |
6 |
|
40 |
1 1/2 |
200 |
100 |
7.2 |
|
50 |
2 |
220 |
130 |
10 |
|
65 |
2 1/2 |
260 |
165 |
17 |
|
80 |
3 |
280 |
195 |
20 |
|
100 |
4 |
320 |
230 |
32 |
|
125 |
5 |
350 |
300 |
53 |
|
150 |
6 |
380 |
335 |
66 |
|
200 |
8 |
495 |
420 |
110 |
|
250 |
10 |
595 |
500 |
165 |
|
300 |
12 |
640 |
580 |
225 |
|
350 |
14 |
700 |
640 |
312 |
|
400 |
16 |
800 |
700 |
500 |
|
450 |
18 |
850 |
790 |
700 |
|
500 |
20 |
900 |
875 |
900 |
|
壳体材质 |
黄铜 |
碳钢 |
不锈钢 |
|
公称通径 |
15～500mm |
||
|
滤框滤网材质 |
不锈钢 |
||
|
密封件材质 |
耐油石棉、丁腈橡胶、聚四氟乙烯 |
||
|
工作温度（℃） |
-30~380 |
-80~425 |
-80~450 |
|
公称压力（MPa） |
1.6~10（150Lb~600Lb） |
||
|
过滤精度（目/in） |
10~300 |
||
产品资料Product information
Y型过滤器具有结构先进，阻力小，排污方便等特点。
其主要适用的物料有：
1、 化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；
2、 化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；
3、 制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；
4、 轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等；
