产品中心您当前的位置：首页 > 产品中心 > 流体过滤系统 >不锈钢多层板框过滤器 >CT层叠式板框过滤器
基础信息Product information

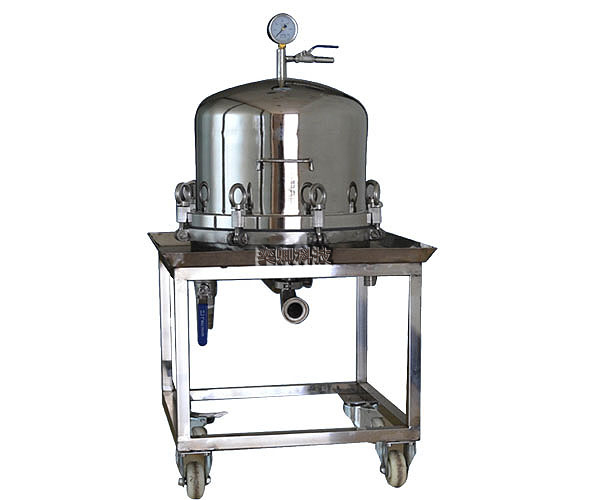

产品名称：CT层叠式板框过滤器
产品型号：YQCT系列
产品简介：
上海奕卿科技公司生产的层叠式板框过滤器是新研发的一种新型层叠式活性碳过滤器，经我厂多年生产过滤系统的实践经验制造而成，本机广泛运用于化工、医药、石油环保等行业，对各类液体中微小活性碳进行过滤、澄清，提纯处理的理想设备。
产品特性Product characteristics
上海奕卿过滤科技有限公司设计的层叠过滤器采用316L和304优质不锈钢材料制造，本机内外抛光达400目，符合Gmp卫生标准，工艺制作精良，性能安全稳定，抗腐蚀，经久耐用，结构新颖，操作简便，灵活节能，适应性强等诸多优点的多用途过滤设备。(本机可以初滤，半精滤，精滤)

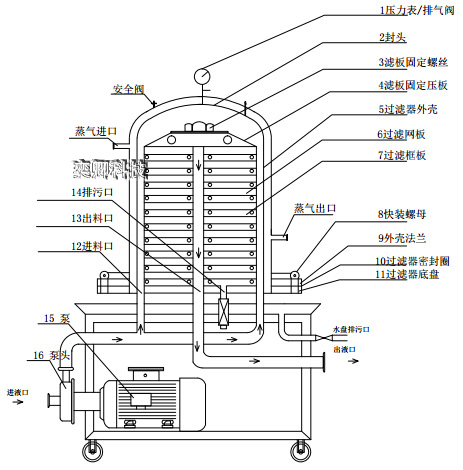

不锈钢层叠过滤器装置是由滤板+滤框组成，滤板孔由电脑打孔，孔密小均匀，这可保证每层过滤网板上的滤材压力均匀，使过滤精度准，层叠过滤器壳体与底盘形成封闭的腔体，液体经过加压进筒体内，法兰圈上面多个孔进入内腔体，经滤板，合格的清夜从中间小法兰多个孔流出。
产品参数Product parameters
|
规 格 |
层数 |
过滤面积 |
滤材尺寸 |
滤材微孔滤膜（微米） |
过滤压力 |
流量(t/h) |
存活性炭(kg) |
电机功率(KW) |
|
YQCT300 |
5 |
0.7 |
Ф310 |
0.22-3 |
0.2-0.6 |
4 |
3 |
0.75 |
|
YQCT300 |
10 |
1.4 |
Ф310 |
0.22-3 |
0.2-0.6 |
8 |
6 |
1.1 |
|
YQCT300 |
15 |
2.1 |
Ф310 |
0.22-3 |
0.2-0.6 |
12 |
9 |
1.5 |
|
YQCT300 |
20 |
2.8 |
Ф310 |
0.22-3 |
0.2-0.6 |
16 |
12 |
2.2 |
|
YQCT400 |
10 |
2.5 |
Ф410 |
0.22-3 |
0.2-0.6 |
14 |
15 |
2.2 |
|
YQCT400 |
15 |
3.75 |
Ф410 |
0.22-3 |
0.2-0.6 |
21 |
20 |
2.2 |
|
YQCT400 |
20 |
5 |
Ф410 |
0.22-3 |
0.2-0.6 |
28 |
30 |
3 |
|
YQCT500 |
10 |
3.9 |
Ф510 |
0.22-3 |
0.2-0.6 |
25 |
35 |
3 |
|
YQCT500 |
20 |
7.8 |
Ф510 |
0.22-3 |
0.2-0.6 |
50 |
70 |
3 |
|
YQCT550 |
10 |
4.75 |
Ф560 |
0.22-3 |
0.2-0.6 |
35 |
40 |
4 |
|
YQCT550 |
20 |
9.5 |
Ф560 |
0.22-3 |
0.2-0.6 |
70 |
80 |
4 |
|
YQCT600 |
10 |
5.65 |
Ф610 |
0.22-3 |
0.2-0.6 |
60 |
100 |
4 |
|
YQCT600 |
15 |
8.47 |
Ф610 |
0.22-3 |
0.2-0.6 |
90 |
150 |
4 |
|
YQCT600 |
20 |
11.30 |
Ф610 |
0.22-3 |
0.2-0.6 |
120 |
200 |
4 |
|
YQCT800 |
10 |
10.0 |
Ф810 |
0.22-3 |
0.2-0.6 |
100 |
150 |
4 |
|
YQCT800 |
20 |
20.0 |
Ф810 |
0.22-3 |
0.2-0.6 |
200 |
300 |
4 |

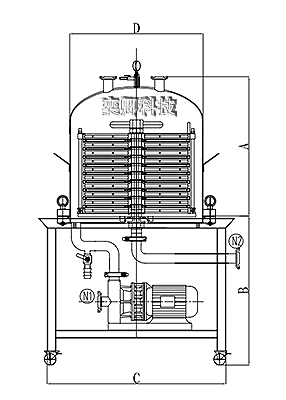

产品资料Product information
|
型号 |
A |
B |
C |
D |
N1 |
N2 |
|
YQCT30020 |
630 |
700 |
600 |
400 |
进口 |
出口 |
|
YQCT35020 |
645 |
700 |
650 |
450 |
||
|
YQCT40020 |
665 |
700 |
700 |
500 |
||
|
YQCT45020 |
700 |
700 |
750 |
550 |
||
|
YQCT50020 |
725 |
800 |
850 |
650 |
||
|
YQCT60020 |
750 |
800 |
950 |
750 |
||
|
此为20层基础型规格，单位为毫米mm。其他尺寸请来电咨询。 |
||||||
