产品中心您当前的位置：首页 > 产品中心 > 流体过滤系统 > 不锈钢袋式过滤器 > DSA袋式过滤器
基础信息Product information
产品名称：DSA袋式过滤器
产品型号：YQDSA系列
产品简介：
袋式过滤器是一种新型的过滤系统，过滤器内部由滤袋支撑网支撑着滤袋，液体由入口流进，经滤袋过滤后流出，杂质则被拦截在滤袋中。滤袋可更换或清洗后继续使用。
产品特性Product characteristics

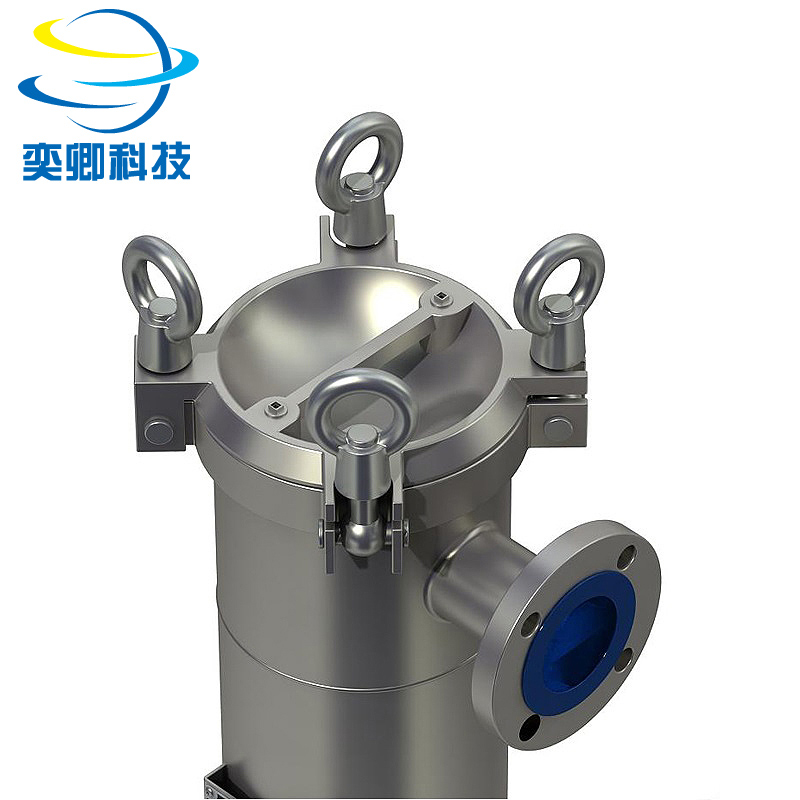

凹盖袋过滤器采用侧进底出型过滤方式，侧进方式的结构可配合法兰、快装、螺纹等进料口连接。袋式过滤器简单的滤器结构使过滤器清洗更容易，操作更简单便捷。上海奕卿过滤科技有限公司设计的可调节滤袋压紧装置使袋式过滤器的密封性能更好。采用快装吊环螺栓紧固和一体精密铸造的顶盖，可以承受更高的压力要求，并可以满足ASME和CE标准。
产品参数Product parameters
|
型号 |
YQDSA20PS304 |
YQDSA40PS304 |
|
滤袋尺寸 |
01# |
02# |
|
进出口 |
50 |
50 |
|
过滤面积 |
0.25 |
0.5 |
|
Max流量-水（㎡） |
20 |
40 |
|
Max操作压力（bar) |
10 |
|
|
Max操作温度（℃） |
120（配橡胶环）/160（配金属环，压槽） |
|
|
BSP1/4"排气孔 |
1 |
|
|
滤器材质 |
SS304/SS316 |
|
|
表面处理 |
玻璃珠喷砂/镜面抛光 |
|
|
安装支脚高度可调整,可定制 |
||
|

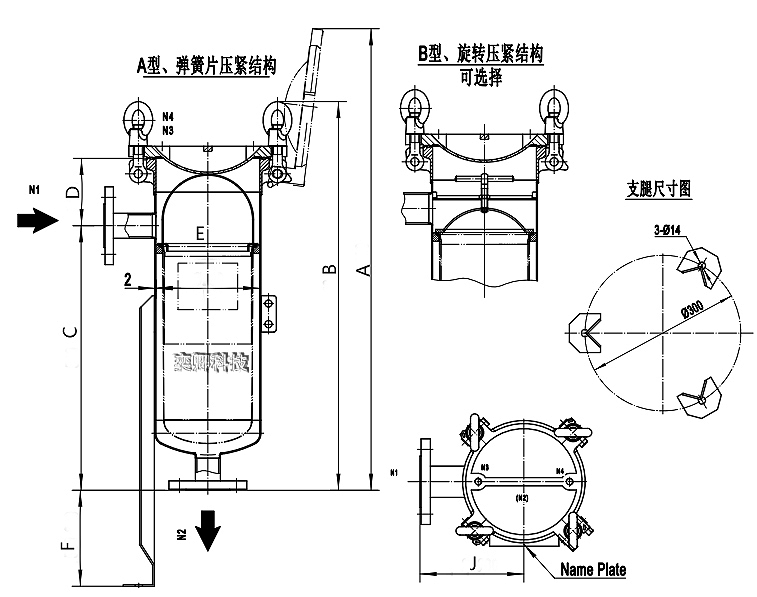

产品尺寸 |
YQDSA20PS304 |
YQDSA40PS304 |
|
A |
890 |
1240 |
|
B |
750 |
1100 |
|
C |
510 |
860 |
|
D |
130 |
130 |
|
E |
200 |
200 |
|
F |
150~340 |
150~340 |
|
J |
200 |
200 |
|
尺寸为近似值，仅供参考。 安装时，可根据需要提供精确尺寸。 |
||
产品资料Product information
1.侧入式进口及快开式卸开顶盖，排除开启时滤液容易溢出的情况，操作高度低，安装滤袋方便快捷；

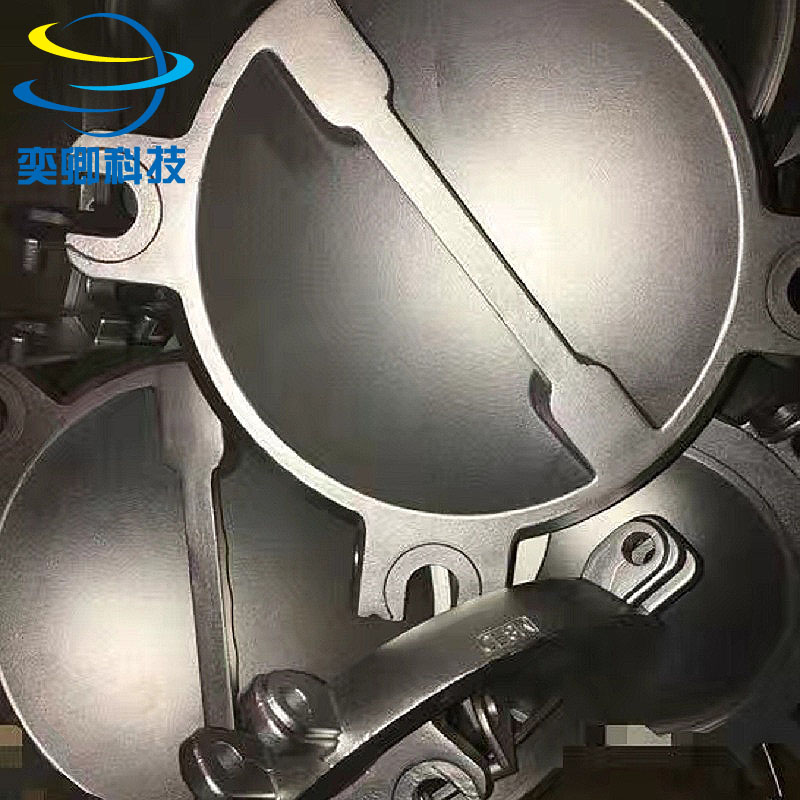

2.凹盖袋式过滤器盖顶带有把手设计，奕卿科技设计采用人体功率学，方便开启顶盖，一体式铸造凹盖结构，柔和分流，优化滤饼形成；
3.吊环螺栓设计方便可靠的开启和关闭，不需要专用工具，螺母耳座加强设计，不易弯曲变形，可承受1.0MPa压力，快开设计，拧松吊环拨开即可开盖，维护非常方便；
4.凹盖袋式过滤器采用可调节的支撑腿，安装方便，配备标准尺寸法兰，安全可靠；
5.可提供满足ASME / CE stamp 产品设计；
6.顶盖可适应不同的开启方式，灵活地根据现场环境来操作开启方向和方式；
7.特殊的压环设计360°旋转压紧滤袋，无侧漏、渗液情况发生；
8.网篮采用电解抛光，内面无毛刺，一体成型，可以充分地支撑滤袋，易于清洗，更换。
