基础信息Product information

产品名称：全自动高粘度涂料过滤器

产品型号：YQSCGD

产品简介：

上海奕卿过滤科技有限公司刮刀式自清洗过滤器，是高效刮刀式自清洗过滤器，通过机械刮除方式来自动清除滤元外表面的颗粒杂质，能够连续在线过滤。刮刀过滤器主要为高精度过滤设计，精度范围20-5000微米，精准过滤，能尽可能地避免将杂质挤压破碎，从而高效去除更多杂质，适合水及各种粘性液体的过滤，适用粘度高达800,000厘泊。刮刀过滤器高性能、高品质、高可靠性的标准设计制造，达到国际一流品质。

产品特性Product characteristics

涂料，在中国传统名称为油漆。所谓涂料是涂覆在被保护或被装饰的物体表面，并能与被涂物形成牢固附着的连续薄膜，通常是以树脂、或油、或乳液为主，添加或不添加颜料、填料，添加相应助剂，用有机溶剂或水配制而成的粘稠液体。

中国涂料界比较权威的《涂料工艺》一书是这样定义的：“涂料是一种材料，这种材料可以用不同的施工工艺涂覆在物件表面，形成粘附牢固、具有一定强度、连续的固态薄膜。这样形成的膜通称涂膜，又称漆膜或涂层。”

过滤在涂料生产中起着非常重要的作用，可以提高涂料的品质和价值。

传统过滤器过滤粘性物料和软性杂质时频繁堵塞，客户只能选择大型过滤器或频繁人工清洗，投资大，工作繁重，物料浪费严重。刮刀过滤器以先进的自清洗运行方式轻松解决这类难题，始终定期保持滤元清洁，并排出高浓度杂质的废液，减小物料浪费，过滤较差水质的水和胶粘剂、树脂、聚合物、油脂等粘性物料时极具优势，效率更高。

奕卿刮刀过滤器正以其显著的技术优势及低运行成本，正在许多领域逐步取代传统手动过滤器如振动筛、袋式过滤器、篮式过滤器、某些反冲型自清洗过滤器等。

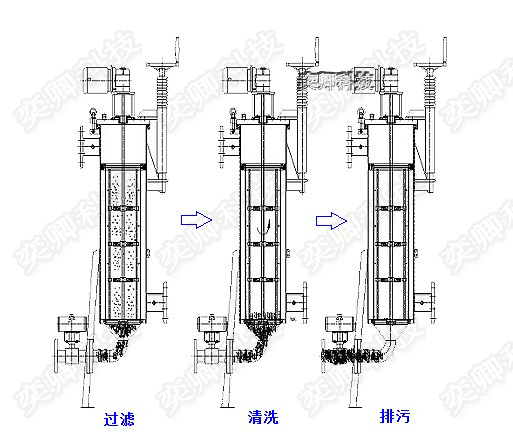

工作原理
液体从过滤器进口流入，从滤元外表面向内流动，滤元下端连接出口，液体从出口流出；当滤元表面拦截到一定量杂质时，定时或按设定压差开始执行清洗程序，减速电机驱动斜贴于滤元外表面的刮刀旋转，刮除滤元外表面的杂质，杂质沿着刮刀离开滤元表面，随下行液体落入过滤器底部，旋转扫板将底部重质杂质扫入集污腔，杂质积聚于集污腔以及过滤底部，排污阀定时自动打开，将含高浓度杂质的液体从排污口排出，如有必要，排出残液可回收。

技术特点：

1、高品质的V-SLOT滤元，缝隙精准，表面非常平滑，易刮净，强度高，长寿命；

2、不产生一次性抛弃的过滤耗材，节约耗材成本及环保处理成本；

3、采用金属薄片刮刀，刮除耗材成本及环保处理成本；

4、全自动运行，24小时连续在线过滤，终结繁重的滤元更换清洗工作；

5、过滤压损极小，流量稳定，节省管路能耗，利于工艺连续稳定；

6、密闭过滤，防止危险性物料泄露，有利于安全生产；

7、排放废液杂质浓度高并可回收，避免高价值物料的损失；

8、多种模块组合及自动化模式可选，满足各种过滤应用要求；

9、标配国际知名品牌减速电机，极高可靠性，长使用寿命。

产品参数Product parameters

过滤器类型

YQSCGD159

YQSCGD220

YQSCGD273

YQSCGD350

YQSCGD400

YQSCGD500

YQSCGD600

YQSCGD750

过滤面积m²

0.1

0.22

0.44

0.54

0.85

1.18

1.35

1.48

流量m³/h

5

15

30

50

80

100

120

180

滤元形式

楔形网滤篮、金属单层滤篮、金属复合滤网 1 SS304、SS316L、碳钢、碳钢衬胶

滤元数量

设备材质

进出口口径

DN32

DN50

DN80

DN100

DN150

DN200

DN250

连接形式

法兰、螺纹、快接

排污口口径

DN25

DN25-DN40

DN40

DN40-DN80

过滤精度

20-3000UM

适用液体

水、粘性物料（树脂、油脂、蜡、煤油、乳胶等）

刮刀

不锈钢刮刀片/PTFE聚四氟乙烯、通用自助补偿装置

壳体密封材质

丁晴橡胶（标配）、氟橡胶、硅橡胶、聚四氟乙烯

控制方式

差压控制、时间控制、手动控制

压差仪表

压差开关、压力变送器、压差变送器

公用供给要求

控制系统380V/AC,0.4-0.6MPa洁净干燥的压缩空气

设计压力

1.0MPa、1.6MPa

定制设计

夹套保温设计、防爆设计、食品级设计
