袋式过滤器使用说明书

日期:2019/12/20浏览:204次

安全信息



     过滤器为液体而设计,它的工作须严格按照机器上铭牌上的参数。使用时必须按以下操作程序执行。本说明书包括了贮运、安装、操作及保护维修的基本知识,在安装及操作前,有关技术工程人员及操作人员应仔细阅读。说明书应放在过滤器附近,以便随时查阅。

  1. 请按照手册中的安装指示安装操作。
  2. 请跟据需要更换防护衣物、防护镜以及呼吸器。
  3. 随时检查如下部件的化学和耐热性:过滤器外壳、 O 型密封圈,支撑网篮和滤袋等,
  4. 过滤器工作前请确保完全紧固上盖。
  5. 每次打开过滤器请检查 O 型密封圈配置完好,请确保密封圈的化学性和耐热性符合当前工作
  6. 在过滤器内部无压力之后方可打开上盖。
  7. 在一定操作环境下,静电或静电火花会导致燃烧或易燃物爆炸,请将过滤器接地。
  8. 从包装中取出滤袋时可能会产生静电,请远离易燃易爆物体,一避免燃烧或者爆炸。
  9. 滤袋的废弃:用来过滤危险液体的滤袋可能会滞留残留物,请遵循国家或地方法律法规条例,对滤袋的安全废弃同样参照为先或有毒物体的操作。








                 任何不当操作都会引起产品损伤或者其他危害。任何误用或对我们产品进行修改都会触犯产品的安全,安全信息并非意味这他本身会消除任何危险,安全信息以及警戒是用来提醒使用者尽量避免违规操作。





包装、运输和储存

包装及运输

如用户无特殊要求,过滤器采用纸质包装箱或木质包装箱,用户收货后应及时检查在运输过程中是否损坏,如发现损坏,应立即通知承运单位,(承运人)




               立式过滤器需注意运输或储存,避免法兰口或其他部位发生摩擦碰撞。



储存

如果过滤器暂时不用 长期储存,应按以下方法进行:对于长期贮存不用的过滤器,应将滤袋从过滤器中取出。碳钢制零部件应进行表面防锈保护,对于不锈钢零件可不做防锈保护 ,塑胶材质应清洗干净。

  一、 产品简介



产品 原理

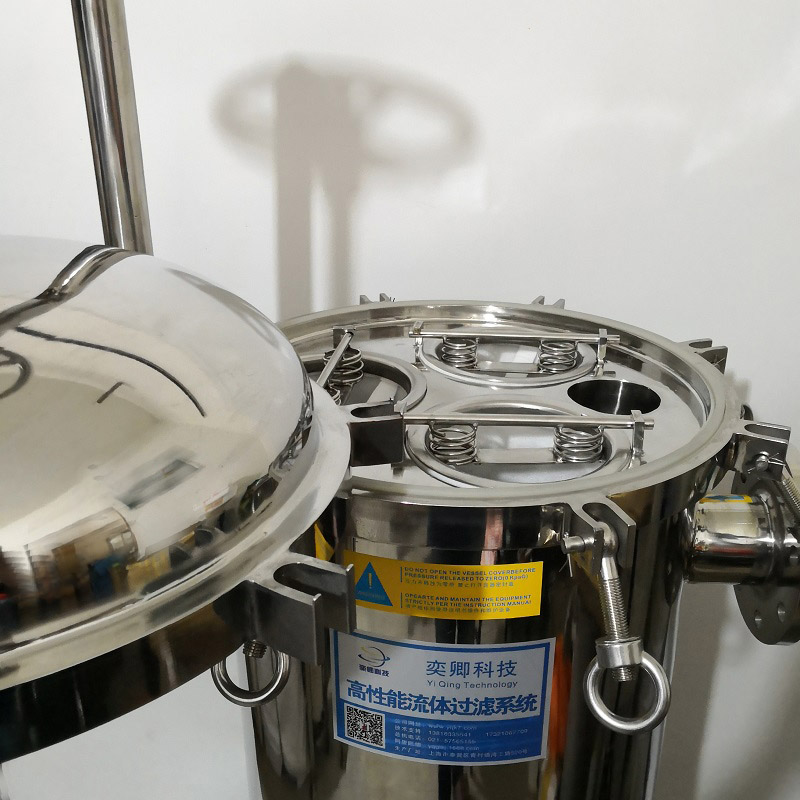

袋式过滤器是一种新型的过滤系统,过滤器内部由滤袋支撑网支撑着滤袋,液体由入口流进,经滤袋过滤后流出,杂质则被拦截在滤袋中。滤袋可更换或清洗后继续使用



二、 产品 安装

1 准备    警告:开盖后,下落的盖子会伤手。



1 、首先,请确认安装袋式过滤系统所需的配件是否已经准备齐全:

袋式过滤器主体  O 型密封圈  支撑网  滤袋和磁棒 ( 定制 ) 压力表(选配);



2 、检查 O 型密封 和滤机上的 O ,若 O 型密封圈 变形,出现划痕或破裂,或 O 型密封圈 接合部位有问题,请更换新的配件。

2、 安装



安装时,请按以下步骤作业:



  1. 将袋式过滤器安置在需过滤的工位上,连接进出口法兰或管牙后,加以固定;闷堵排气口,或配置排气阀。夹套型连接保温热源。
  2. 将金属内网轻轻放入袋式过滤器中,使内网领口与袋式过滤器口吻合。
  3. 放置滤袋,使滤袋环口和金属内网领口吻合,然后将带有磁棒的压板放入设备内将滤袋压紧即可。
  4. O 型密封圈 放入 O O 型密封圈 不能扭曲或变形,多袋滤机扣上滤袋压环。
  5. 一手握住上盖把手,一手抓住上盖的另一端(多袋滤机转动顶端手轮),将上盖对准袋式过滤器口,缓缓放下,自然平压于 O 型密封圈及滤袋环口上。
  6. 上盖对准后,同时拧紧对角的两个吊帽,将所有吊帽一一拧紧 ( 用短棍插入吊环内绞紧 )
  7. 关闭安装在袋式过滤器顶部的排气阀。
  8. 请检查各连接管道是否牢固;工作压力是否在允许范围内
  9. 打开输出阀门。打开热源进入阀,缓慢升温,使滤机温度升到指定温度。
  10. 慢慢地打开输入阀门,让液体缓缓流入并充满滤机,防止液体突然冲击滤袋,造成破裂,然后观察有无泄漏。若未出现泄漏,即可开始过滤。

三、 日常使用及维护

1 日常使用

工作中的过滤系统需经常检查进出口的压力差,当压力差达到 0.05~0.1MPa 时,应及时更换滤袋,以免压差过大使滤袋破裂和支撑网损坏。



2 正确打开过滤后的滤机上盖:



警告:不要在袋式过滤器内有压力的情况下开盖,否则剩留液体可能喷出,并造成液体流失和人员伤害

因此请严格按以下顺序操作:

  1. 关闭输入阀;出口处有压力时,关闭输出阀。
  2. 确认排气阀所接管道已被接到安全处或吸料口后(在过滤有毒有腐蚀液体时尤须注意),再打开排气阀,防止液体对工作人员及周围环境造成伤害和污染。
  3. 检查压力表,确定内部压力为 0 ,此时袋式过滤器已与管道系统分开。
  4. 有排泄阀的,确认排泄液接到回收处,打开排泄阀;待袋式过滤器中的剩留液体经排泄阀流尽,关闭排泄阀。此排放工作可配合加压方式完成(请参考加压排放过程)。
  5. 拧开上盖吊帽,提起上盖,多袋滤机需转过一定角度。



3 更换滤袋:



  1. 高效过滤袋是以精细的纤维所制成,这些材料的亲水性都较弱,纤维的表面不会被水弄湿,所以如其它使用同样材料的滤芯一样,在使用前,都要用另一些表面张力较低的液体将它湿润。安装前,您一定要将滤袋浸入与过滤液体匹配的预湿液中几分钟。
  2. 正确打开袋式过滤器上盖。
  3. 将上盖放稳,将滤袋小心取出。
  4. 放入新的滤袋,请参考安装过程。



4 、监控过滤质量:



在液体输入压力稳定的情况下,过滤质量与滤袋内外的压力差密切相关,如果压差太大,说明滤袋的过滤孔径已堵塞,过滤速度下降。因此,我们建议当袋式过滤器开始工作后,应定期检查压差,通过前后压力表所显示的压差来决定更换滤袋的时间,一般滤袋能承受的压差为 0.5~1kg/cm 2 0.05~.01Mpa )左右,当压差达到这一区间时,应及时更换滤袋以避免滤袋破裂,影响过滤效果。

如果压差突然下降,应立即停止过滤,并检查是否发生泄漏。



5 、加压排放剩液:



在过滤高粘度液体时,可以由排气阀通入压缩空气,加速剩液排放,缩短等待时间。   其装置如图所示。

请注意:用作加压排放的空气一定要稳定,压力不要超过过滤器工作压力

操作步骤如下:

  1. 关闭输入阀门。
  2. 打开进气阀。
  3. 气体引入袋式过滤器,加压排尽剩液。
  4. 检查出口压力表,确认表压与压缩空气压力相等;确认出口无液体流出。
  5. 关闭进气阀。
  6. 慢慢打开排气阀;排气阀的出口有残液喷出,必须将其引到安全处或滤机吸料口。
  7. 压缩空气排尽后,关闭排气阀。

此时滤机内无压力,可以开盖。



6 、清洗袋式过滤器



袋式过滤器如继续过滤同一种液体,无须清洗。但如果过滤其它种类的液体,仍需清洗机器后方可使用。



7 O 型密封圈 的保养及更换



保养:使用时 O 型密封圈 要对准 O 型槽放入,避免不当的挤压致使 O 型密封圈 变形;不过滤时, O 型密封圈 必须取出擦拭干净,否则残液凝固后附着在其表面,导致硬化,密封性变差

更换:若 O 型密封圈已老化或破损,请及时更换。更换时应选择相同型号的 O 型密封圈。



特别声明: 1 、正常使用情况下,过滤器及支撑网质保一年,如由于使用不当造成损坏不在质保范围。

2 、标准型袋式过滤器设计压力为 1.6Mpa ,推荐最大工作压力为 1.0Mpa ,特殊规格除外。

3 、侧进袋式过滤器设计压力为 1.2Mpa ,推荐最大工作压力为 0.6Mpa ,特殊规格除外。

4 、夹套过滤器夹套设计压力为 1.0Mpa ,推荐最大工作压力为 0.6Mpa ,特殊规格除外。

5 、多袋式过滤器设计压力为 1.0Mpa ,推荐最大工作压力为 0.6Mpa, 特殊规格除外。

6 、塑胶过滤器设计压力为 0.8Mpa ,推荐最大工作压力为 0.6Mpa, 工作温度最高 65 度。
